Esnek, yüksek performanslı kablolama sistemleri en zorlu testlerden geçer

igus® ve Telegärtner esnek RJ45 endüstriyel kablolamayı pratik koşullar altında test ediyor

Mükemmel iletim özellikleri ve aşırı hareketlilik ile uzun hizmet ömrü - bunlar makine üreticilerinin ve otomasyon uzmanlarının esnek kablolara sahip kablolama sistemlerine yönelik gereksinimleridir. Endüstriyel Ethernet'te 10 Gigabit/s Ethernet için yüksek performanslı ağlar da bu gereksinimleri karşılamalıdır. igus® ve Telegärtner, en zorlu testleri bile pratik rezervlerle geçen bir kablolama çözümünü birlikte hazırladı. Chainflex® kablo ve MFP8 RJ45 konnektörlerin kombinasyonu, milyonlarca hareketten sonra bile olağanüstü iletim özellikleri sunar.

Bir kablolama hattının münferit bileşenleri, üreticiler tarafından test laboratuvarında standartlara uygun olarak test edilir. Kullanıcının hazır çözümün uzun vadede güvenilir bir şekilde çalışacağından emin olabilmesi için, çözümün aynı zamanda sıkı, pratik testlere tabi tutulması gerekir. Bu özellikle yüksek mekanik yüklere maruz kalan esnek kablolara sahip çözümler için geçerlidir.

igus® Bu nedenle Alman ve Telegärtner şirketleri güçlerini birleştirdi ve her iki şirketin laboratuvarlarında önceden monte edilmiş çeşitli kablolama çözümlerini kapsamlı bir şekilde test etti. Odak noktası, büyük miktarda verinin hızlı ve güvenilir bir şekilde iletilmesi gereken otomasyon teknolojisinin neredeyse tüm alanlarında giderek daha fazla kullanılan Ethernet ve PROFINET uygulamaları için son derece esnek iletkenlere sahip ürün çözümleri oldu.

chainflex®Esnek uygulamalar için geliştirilmiştir
igus'un chainflex®- kabloları® hareketli enerji zinciri sistemlerinde kullanılmak üzere sıfırdan geliştirilmiştir ve geniş bir uygulama yelpazesinde kendini kanıtlamıştır. Diğerlerinin yanı sıra, Cat. 6A kablo CFBUS.050, kablo elemanlarının özellikle kısa bir hatve uzunluğuna sahip olduğu TPE dış kılıf ile test edilmiştir. Hassas, çok sıkı örgülü genel ekran ve dört çift ekran, harici elektrik parazitlerine karşı güvenilir ve dayanıklı koruma sağlar. chainflex®PVC ve PUR ceketli bus kablosu da test edildi.

Özel kablo temaslı konnektörler

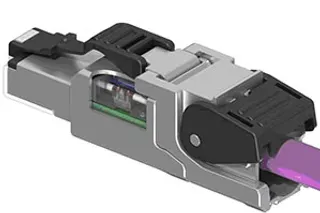

Telegärtner'in MFP8 serisi RJ45 modüler konnektörleri, yenilikçi ve özellikle güvenilir kablo teması ile karakterize edilir. Bir kablonun tek tek damarları kablo demeti sırasında delinir. Özel delme teknolojisi, olağanüstü iletim değerleri ile özellikle istikrarlı bir bağlantıyı garanti eder. Konnektör sahada monte edilebilir ve dar alanlarda bile özel aletler olmadan sahada kurulabilir. Çekirdekler, özel olarak boyutlandırılmış haznelere herhangi bir boşluk olmadan güvenilir bir şekilde sabitlenir ve optimum sinyal iletimi ile istikrarlı, force-fit bir bağlantı sağlar.

Telegärtner'in standart bir RJ45 kıvrımlı konnektörün alamayacağı tel çapları için kullandığı yenilikçi "Insulation Piercing Contact" (IPC) teknolojisi sadece endüstriyel uygulamalarda kendini kanıtlamakla kalmamış, aynı zamanda telekomünikasyon kablo ağlarında ve yüksek kaliteli BT patch kablolarında da kalıcı olarak güvenilir temas sağlar. IPC teknolojisi ile çok telli bir iletkenin ince telleri, geleneksel teknolojilerde olduğu gibi iki yalıtım yer değiştirme konnektörü (IDC) arasında basitçe sıkıştırılmaz, ancak uzamsal olarak dengelenmiş üç noktadan tanımlanmış bir şekilde delinir. Bu öncü teknoloji, pratikte her zaman önlenemeyen çekme yükleri altında olağanüstü, uzun vadeli istikrarlı temas ve ek güvenlik sunar.

Standardın ticari fuar statüsünün çok ötesinde kapsamlı testler
Testler için igus® ve Telegärtner açıkça tanımlanmış bir görev bölümü üzerinde anlaştı. igus®laboratuvarı, gerçek uygulamalarda mekanik hareket altında yük testleri konusunda uzmanlaşmıştır. 2.750 m²'lik bir alanda paralel olarak 700'e kadar test sürekli olarak gerçekleştirilmektedir. Telegärtner laboratuvarı, konektörler ve önceden monte edilmiş kablolar üzerinde yüksek frekanslı ölçümler için teknolojik olarak önde gelen ölçüm ve test laboratuvarlarından biridir. Laboratuvarın en önemli parçası, Telegärtner tarafından geliştirilen, ilgili parametreleri birbiri ardına değil eş zamanlı olarak gerçek zamanlı kaydeden ve ölçüm teknolojisi için uluslararası IEC 60512 standart serisinin gerektirdiğinden çok daha hassas olan gerçek zamanlı yeniden gömülü ölçüm düzeneğidir. Telegärtner ölçüm adaptörleri bu nedenle önde gelen bağımsız ölçüm laboratuvarları tarafından sıklıkla kullanılmaktadır.

Her iki şirket de son derece esnek endüstriyel kabloların test edilmesine öncülük etmiştir. EN 60352 standardının mevcut versiyonu sadece katı, tek telli iletkenler ve esnek, yedi telli çok telli kablolar için ölçüm özelliklerini tanımlamaktadır. Otomasyon teknolojisinde gerekli olan 19 telli, oldukça esnek çok telli iletkenlere sahip kablolar için herhangi bir ölçüm spesifikasyonu bulunmamaktadır. Bu tür kategori 6 ve 6A çok telli kablo ve IPC teknolojisine sahip yenilikçi konektörlerin trend belirleyici kombinasyonu, fuarın standardizasyon statüsünün ötesinde öncü bir teknolojidir.

Pratik test prosedürü
Önceden monte edilmiş kablolar, bir milyondan fazla çift vuruşla enerji zincirlerinin tipik doğrusal hareketlerine maruz bırakıldı. Bu gerilime maruz kalan kablolama sistemlerinin iletim parametreleri daha sonra ISO/IEC 11801 uyarınca 500 MHz'e kadar katı Cat.6A spesifikasyonlarına uygun olarak ölçülmüştür. Tüm test numuneleri için mükemmel iletim kalitesi doğrulanmıştır. Kablo içinde veya konnektör bağlantısında herhangi bir kusur bulunmamıştır. Bağlantıların döküm reçinesi ile kalıplandığı ve mikroskobik inceleme için taşlandığı son tahribatlı iş parçası testleri, mükemmel bir temas modeli gösterdi: temas hala tamdı, sabitleme başlangıçtaki kadar sağlam ve güvenilirdi ve konektörün bağlantı odalarında boşluk tespit edilmedi. Doğrusal hareketlerle yapılan testlerin sonuçlarına dayanarak, robot uygulamaları için tipik hareket dizilerini simüle etmek amacıyla +/- 180 °/m ile bir burulma testi de gerçekleştirilmiştir. Burada, robot teknolojisinin en zorlu özel gereksinimlerini bile karşılamak için farklı bir tasarıma sahip kablolar gerekmektedir.

Sonuç: Ethernet ve Profinet için ideal
Genel olarak test sonuçları, MFP8 konnektörleri ve chainflex®® -bus kablo kombinasyonunun, son derece esnek otomasyon teknolojisi kablo sistemlerinde maksimum güvenilirliği garanti etmek ve 10 Gbit/s'ye kadar en yüksek veri hızlarında bile Ethernet bağlantıları sağlamak için özellikle uygun olduğunu göstermektedir. Birkaç milyon çift vuruştan sonra bile, test edilen kablolama çözümlerinde fark edilebilir bir aşınma ve sinyal iletiminde herhangi bir bozulma görülmemiştir. Bu durum diğer test serileri tarafından da onaylanmıştır. Bu nedenle önceden monte edilmiş kablolar Ethernet için önemli kategoriler olan 6 ve 6A ile tam uyumludur. Profinet uygulamalarında önemli bir rol oynayan kategori 5'in daha düşük gereksinimlerinde bile, Telegärtner'in MFP8 konektörlü chainflex®® kabloları olağanüstü güvenilirlik sunar.
