Stoklama depoları için istifleme sisteminde esnek kablo yönlendirmesi

sürekli çalışmada yüksek hareket hızları ve dar bükülme yarıçapı için plastik enerjili zincir

Bu istifleme sistemi depoları otomatik olarak yüklemek için kullanılır. Teleskopik çatallar kaldırılabilir ve indirilebilir, açılabilir ve kapatılabilir. Sorunsuz çalışmayı sağlamak için güvenilir bir güç kaynağı garanti edilmelidir. Buna ek olarak, bir veri kablosu fotosellerden gelen sinyalleri kontrol ünitesine iletmelidir. Bunu kalıcı olarak ve kablo kopmaları olmadan garanti etmek için igus® firmasının e-chain® ürünü kullanılmıştır.

Profil

İhtiyaç duyulan şey: igus ® -enerji zinciri tipi E2/000
Gereksinimler: Tüm enerji, Ethernet ve sinyal kablolarının bir zincir çözümünde güvenli bir şekilde yönlendirilmesi, minimum bükülme yarıçapı ile yüksek hareket hızları ve
ivmelerSektör: makine mühendisliği, depo lojistiği
Müşteri için başarı: E2/000 tipi enerji zincirleri dar bükülme yarıçaplarını güvenilir bir şekilde takip eder ve yüksek hareket hızlarını ve ivmeleri kolayca karşılayabilir; chainflex® kabloları da esnektir ve sistemdeki tüm gereksinimleri karşılayabilir

Malzeme taşıma için ürünlerimizi keşfedin

Problem
Portekiz'deki tesis üreticisi IMV metalomecânica oluklu mukavva, seramik ve ahşap endüstrileri için makine üretiminde uzmanlaşmıştır.

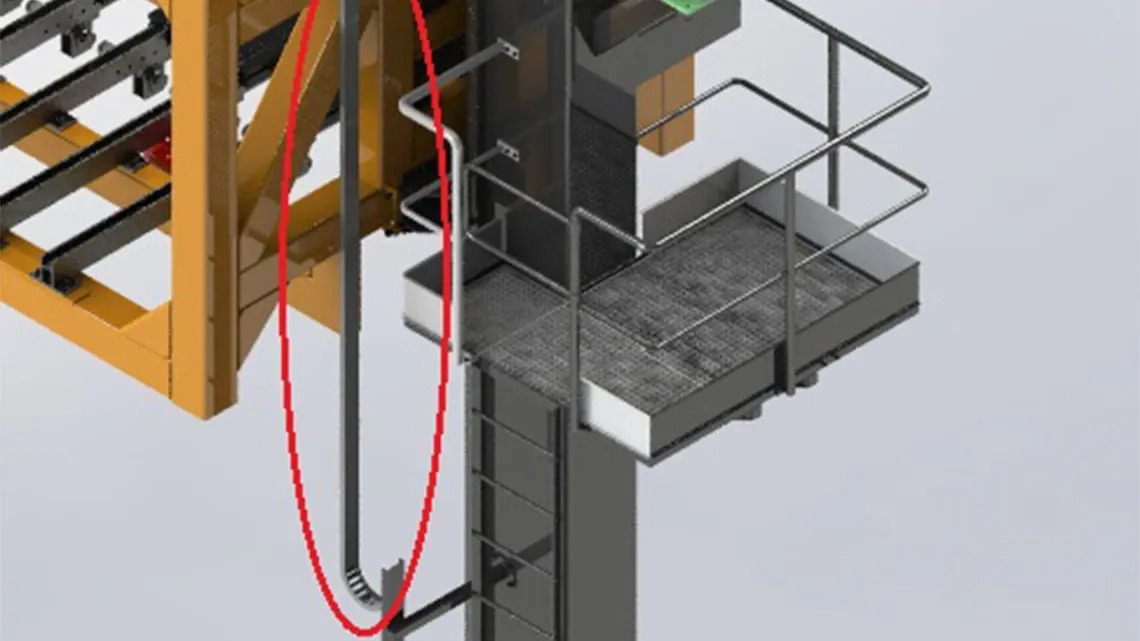

Bir karton kutu tedarikçisine yönelik otomatik depo projesinin bir parçası olarak, yapı malzemelerini üç boyutlu olarak istifleyebilen bir vinç sistemi geliştirildi. Vinç sisteminin tüm hareketleri birbirinden bağımsız olarak gerçekleştirilebilmektedir. Öteleme hareketi iki dişli motor tarafından tahrik edilmektedir. Kaldırma platformu (yukarıdaki resimde turuncu yapı) da dişli bir motor tarafından ayrı olarak tahrik edilmektedir.

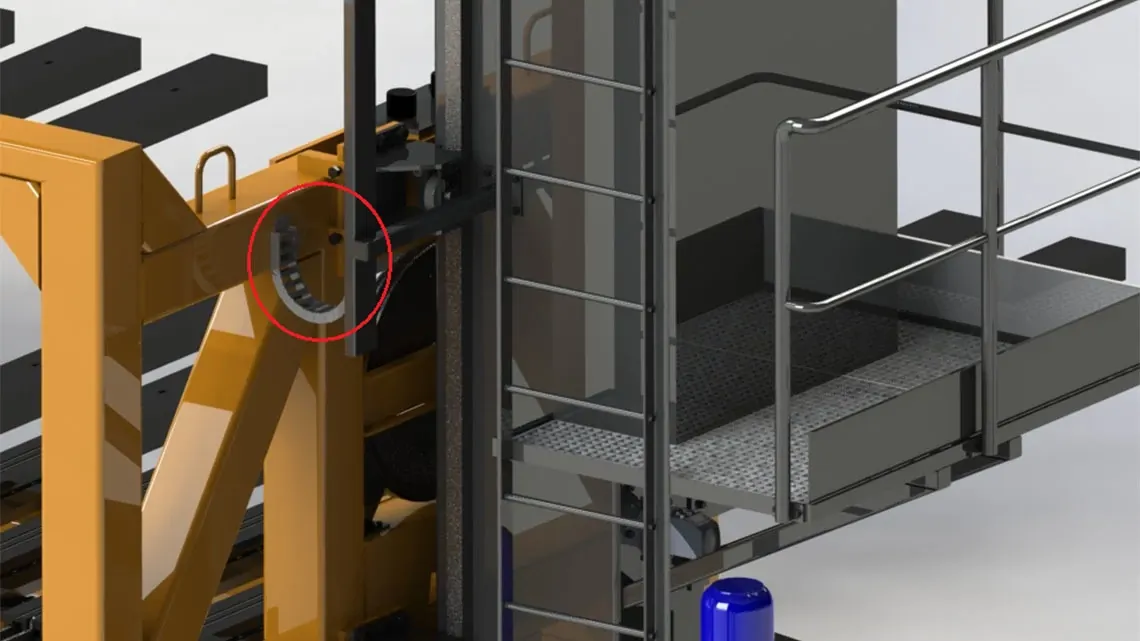

Kaldırma platformunun içinde ayrıca yükü raf sistemlerine güvenli bir şekilde yerleştiren iki sıra teleskopik çatal bulunmaktadır. Bu çatalların açılma hareketi de iki dişli motor tarafından tahrik edilir. Motorların sistemde çalışabilmesi için bir güç kaynağının garanti edilmesi gerekir. Aynı zamanda fotosellerden gelen sinyalleri kontrol ünitesine ileten veri kablolarının güvenli bir şekilde yönlendirilmesi gerekir.

Çözüm
Bugün forklift sisteminde igus'un® enerji zincirleri kullanılmaktadır. Sisteme özellikle, 0,3 m/s2 ivme ile 20 m/dak. hareket hızına izinveren E2/000 tipi enerji zincirleri monte edilmiştir. Bu zincirler 6 metrelik bir hareket mesafesini kapsamakta ve sistem üreticisi tarafından talep edildiği gibi özellikle küçük bir bükülme yarıçapına izin
vermektedir. Özellikle esnek chainflex® güç kabloları, Ethernet kabloları ve sinyalizasyon kablolarının tümü enerji zincirinde güvenli bir şekilde yönlendirilir. Cheinflex kablolar, yüksek hareket hızları ve ivmelerle kolayca başa çıkabildikleri ve dar bükülme yarıçapına izin verdikleri için seçilmiştir. Kablolarda kullanılan ilave bakır, forkliftin metal yapısı tarafından yükseltilen gürültü seviyesini azaltma gibi olumlu bir etkiye sahipti.
