Enerji kaynağı olarak tek çekirdekler

• Neye ihtiyaç vardı: chainflex® kablo CF270 "mil kablosu", enerji zinciri
• Gereksinimler: 84kW güç ve 252 A'e kadar akım, neredeyse hiç kurulum alanı ve iyi yağ direnci
• Endüstri: Makine mühendisliği, dikey işleme makineleri
• Müşteri için başarı: kurulum alanında yüksek tasarruf ve aynı zamanda maliyetlerde azalma

Kompakt bir alanda beş eksende yüksek hassasiyetli dikey işleme: EMAG, üç yıl önce bu konseptle hassas işleme pazarında gerçek bir başarı elde etti. O zaman tanıtılan VMC 450-5 MT, 700 mm'ye kadar çapa sahip, açılı deliklere ve yüzeylere de sahip olabilen ağır parçaların işlenmesi için uygundur. Bu, temel VMC 450 MT modeline entegre tornalama/frezeleme iş miline sahip bir döner eksen (B ekseni) ve entegre ana iş miline sahip bir Y ekseni eklenerek mümkün kılınmıştır. Avantaj: Örneğin kamyonlar veya mobil makineler için şanzıman parçaları ve muhafazaları üreten imalatçılar, komple bir bileşeni işlemek için daha önce olduğu gibi dört veya altı makine yerine yalnızca en fazla iki makineye ihtiyaç duyuyor. Bu da yer ve maliyet tasarrufu sağlıyor ve süreç zincirini kısaltıyor.
Dikey işleme merkezlerinin bir diğer avantajı da esnekliğidir. Akslar, şaftlar ve muhafazalar genellikle orta miktarlarda ve yüksek derecede değişkenlikle üretilir. Bu nedenle kurulum süresi çok önemli bir konudur. Yükleme ve boşaltma robotla veya manuel olarak gerçekleştirilebilir. İsteğe bağlı olarak, kullanıcı 80 adede kadar takım içeren entegre bir takım magazini sipariş edebilir.
VMC 450-5 MT'nin geliştirilmesi sırasında, elektrik tasarımcıları, şirket içinde geliştirilen yüksek performanslı iş miline güç ve sinyal sağlama gibi pek de kolay olmayan bir görevi de çözmek zorunda kaldı. İş mili motoru 84 kW'lık bir çıkışa sahiptir, kablo için neredeyse hiç yer yoktur ve hızlanma işlemleri sırasında 252 A'ya kadar akımlar elde edilir.
Ayrıca, dikey tornalama makinelerindeki iş mili, iş parçasının ve takımın altında yer almaktadır. Bu nedenle hareketli kablolar talaş ve yağa karşı iyi korunmalıdır.
Son olarak, iş mili kablosu da özellikle esnek ve yüksek kalitede olmalıdır. Bir motor kablosunun arızalanması, bir arabanın değiştirilmesi gerektiği anlamına gelir ve bu da çok kompakt tasarım nedeniyle tüm gün çalışmama süresi anlamına gelir.

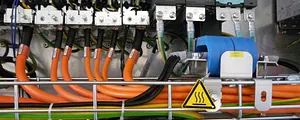

Bu koşullar altında, iş miline giden güç beslemesini yalnızca tek telli kablolarla gerçekleştirmek mantıklıydı. Alternatif olarak 4G10 mm2 kesitli dört damarlı bir motor kablosu düşünüldüğünde bu kararın mantığı daha da netleşiyor. Böyle bir kablo mevcut kurulum alanına döşenemez ve bükülme yarıçapı da çok büyük olacaktır.
Bununla birlikte, elektrik mühendisliğinde bu tür bir güç kaynağı hakkında çekinceler vardır, çünkü çekirdek ve kablo birbirini etkileyebilir. Ancak, igus® 'un chainflex® programının CF270 serisindeki kablolar tam olarak bu uygulama ve hareketli uygulamalar için geliştirilmiştir. EMAG ve EMAG makinelerinin kullanıcıları için büyük önem taşıyan son derece uzun hizmet ömürleri elde ederler. Takım tezgahı yapımında maliyetler her zaman bir rol oynadığından, igus® vinç yapımındaki tek damarlı kablo prensibini benimsemiş, ancak aynı zamanda maliyetleri düşürmüştür.
Sonuç: chainflex® CF270. UL.D, şu anda piyasada "iş mili kablosu" olarak bilinen PUR-ceketli. Diğer özelliklerinin yanı sıra yağa ve çentiklere karşı dayanıklıdır, bu da çok sayıda metal kenarı olan bir takım tezgahının yağlı ortamında büyük bir avantajdır. Küresel pazar için UL onayı elbette burada da mevcuttur ve bu kablo tipi fiyat açısından da ikna edicidir.
VMC serisi makinelerde EMAG, 50 mm2 kesite kadar, özel durumlarda 70 mm2'ye kadar tek damarlı kablolar kullanır. Malzeme seçimi de buna katkıda bulunuyor. Dış kılıf yüksek kaliteli PUR'dan yapılmıştır. Ekranlamanın altındaki çekirdek yalıtımı için TPE kullanılır. Bu, son derece dinamik iş milinin kalıcı yüksek yükünü hesaba katan kablonun sıcaklık direncini artırır.
