igus® laboratuvarında bir test serisi gerçekleştirmek için müşteri, uygulamada kullanılan şaftları sağlamıştır. Testler, sahadaki test laboratuvarında standart bir test makinesi ile gerçekleştirilmiştir (Resim 1). Müşteri uygulamasında, yüksek oranda kir girişi kısmen mümkündür. Bu nedenle yağlama istenmemektedir ve buna ek olarak, iğneli rulmanlar için gerekli yağlama sadece tüm çalışma süresi boyunca sınırlar dahilinde garanti edilebilir. Bu nedenle, kaymalı yataklar normal çalışmada, yani yağlama olmadan kuru olarak ve iğneli yataklar yağlamalı ve yağlamasız olarak test edilmiştir. İlk adımda, tüm testler kir girişi olmadan gerçekleştirilmiştir. iglidur® kaymalı yataklarda aşınma, yük yönünde iç çap değişimi ile belirlenmiştir. Bunun için iç çap, testlerden önce ve sonra bir dış mikrometre ile ölçülmüştür. Aradaki fark aşınmadır. Çevrim frekansı aracılığıyla, aşınmayı karşılaştırmak için çalışma performansı belirlenmiştir. İğneli rulmanların iç çapı laboratuvarda sağlanan araçlarla ölçülememiştir. Burada aşınma ve yıpranma kütle kaybı yoluyla belirlenmiştir.

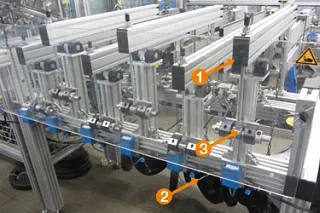

Resim 1: Testler sahadaki test laboratuvarında standart bir test makinesi ile gerçekleştirilmiştir
1
Güç aktarımı için kol
2
Yük
3
Test noktası
Aşınma testi aşağıdaki parametreler altında gerçekleştirilmiştir:
Paramenter
değer
rulman
iglidur® P210
iglidur® Q
iglidur® Q2
İğneli rulman
İğneli Rulman
Şaft
Müşteri mili (nitrürlenmiş)
Müşteri mili (nitrürlenmiş)
Müşteri mili (nitrürlenmiş)
Müşteri mili (nitrürlenmiş)
Müşteri mili (nitrürlenmiş)
Yük
4 MPa
4 MPa
4 MPa
4 MPa
4 MPa
Hareket türü
Döner
Döner
Döner
Döner
Pivot
Dönme açısı
60°
60°
60°
60°
60°
hız
0.01 m/s
0.01 m/s
0.01 m/s
0.01 m/s
0.01 m/s
YAĞLAMA
Hayır
Hayır
Hayır
Hayır
OKS 400 (tek seferlik)
Hedef döngü sayısı
600000
600000
600000
600000
600000

Şekil 2: iglidur® P210 rulman, ilgili mil ile yağlama olmadan test edilmiştir

Şekil 3: iglidur® Q rulman, ilgili mil ile yağlama olmadan test edilmiştir

Şekil 4: iglidur® Q2 rulmanı, ilgili mil ile yağlama olmadan test edilmiştir

Şekil 5: İlgili mil ile yağlama olmadan test edilen iğneli rulman
iglidur® P210, iglidur® Q, iglidur® Q2; p=4MPa; v=0,01 m/s; dönme açısı 60°
Yağlanmamış iğneli rulmanlar, nominal çalışma süresinin yaklaşık 1/10 ila 1/3'ünden sonra arızalandı. Mil de ciddi şekilde hasar gördü. Yağlanmış iğneli rulmanlar daha ağır hale geldi. Bunun nedeni muhtemelen rulmana yerleşen gres ve bağlı aşınma ve kirdir. Bununla birlikte, rulmanda çok az aşınma olmuş gibi görünüyor. Tüm iglidur® rulmanları hedef hizmet ömrüne ulaşmıştır ve tıpkı yağlanmış iğneli rulmanlar gibi hala tamamen işlevseldir. Şaftlar da sadece küçük aşınma belirtileri göstermektedir. İglidur® P210 malzemeden yapılmış kaymalı yataklar en iyi aşınma sonuçlarını elde etmiştir ve şaftlardaki çalışma şekli de en iyi iglidur® P210 kaymalı yataklarla birlikte görünmektedir. bu sonuçlara dayanarak, uygulamada yağlanmamış bir yatak için öneri iglidur® P210 malzemeden yapılmış bir kaymalı yataktır. Gerektiğinde bir sonraki adımda kir girişi ile ek testler de gerçekleştirilebilir.
