Minimum aşınma, maksimum hijyen: Dolum hatlarında kaymalı ve lineer rulmanlar

• İhtiyaç duyulanlar: drylin® -trapez diş, igubal ® klipsli oynak kaymalı yatak, drylin ® R flanşlı yatak, Tribo-Tape kayar folyolar, drylin® T-raykılavuzları, iglidur ® flanşlı yatak
• Gereksinimler: Tüm döner ve lineer rulmanların temizlenmesi kolay olmalı ve uzun ömürlü olmalıdır. Hijyen nedeniyle, harici yağlayıcı gerektirmemeli ve malzemeler ürünle temas eden parçalar için FDA uyumlu olmalıdır. Endüstri
• Ambalaj, içecek endüstrisi
• Müşteri için başarı: Rulman portföyü tüm gereksinimler için bileşenler sunar: Yüksek performanslı polimerlerden üretilen rulmanlar yağlama maddesi içermez, neredeyse aşınmaz ve FDA uyumludur. Bu, Küppersbusch sistemlerinin kullanıcılarının yalnızca minimum hizmete ihtiyaç duyduğu anlamına gelir.

İçecek endüstrisinde önemli trendleri belirleyen ve başlangıçta daha küçük miktarlarda üretim yapan genellikle küçük şirketlerdir. Kısmi veya tam otomatik bir dolum hattına yatırım yaptıklarında, genellikle Velbert'teki Küppersbusch GmbH'ye başvururlar. Küppersbusch'un yaklaşımının tipik özelliği, prefabrik çözümlerin veya serilerin bulunmamasıdır. Çoğu müşteri daha küçük miktarlarda esnek sistemler istediğinden, çözüm genellikle yarı otomatik, doğrusal dolum, etiketleme ve kapatma makinelerinden oluşur.
Bu sistemlerdeki tüm sistem bileşenleri için hem döner hem de lineer yatakların kolay temizlenebilir ve uzun ömürlü olması önemlidir. Hijyen nedeniyle harici yağlayıcı gerektirmemeli ve ürünle temas eden parçalar için kullanılan malzemeler FDA uyumlu olmalıdır.

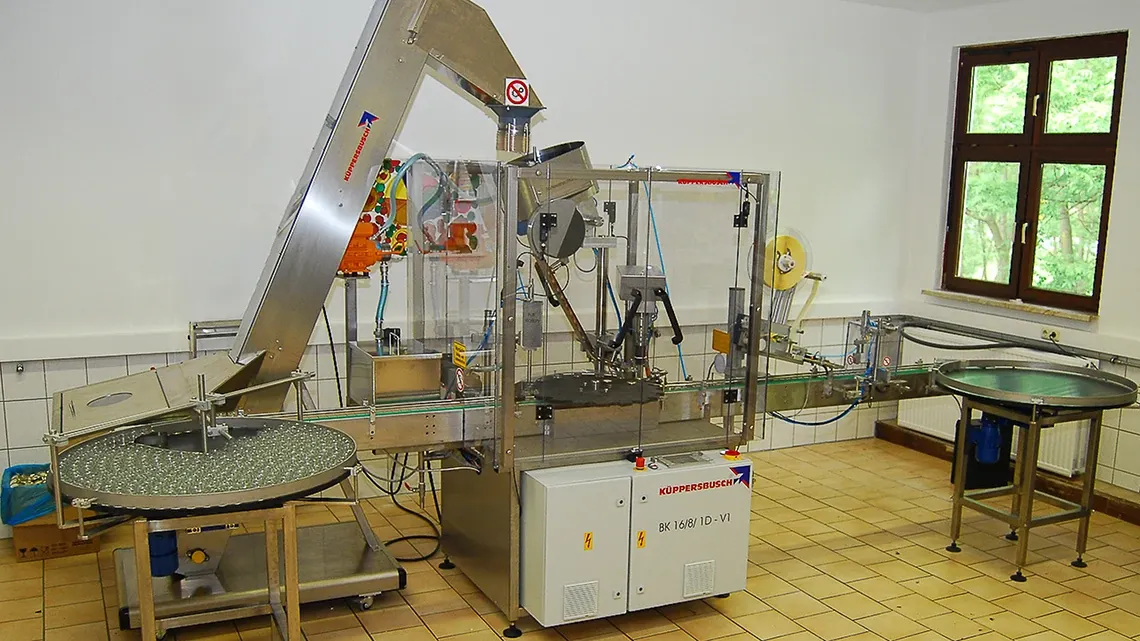

Şu anda Velbert'te teslimattan önce son test çalışmaları yapılan bir alkollü içki şişeleme tesisi örneği, burada igus® yapı kitinden kaç tane ve hangi farklı kaymalı yatakların kullanıldığına iyi bir örnektir.
Tasarımcılar, iglidur® malzeme seçiminin sürekli artan çeşitliliğinden yararlanmaktadır. Günümüzde çoğunlukla iglidur® A180 malzemesi yerine yeni FDA varyantları iglidur® A181 (mavi) ve aynı şekilde FDA uyumlu yüksek sıcaklık rulmanı iglidur® A500 kullanılmaktadır.

Yükseklik ve format ayarlamaları: İçin

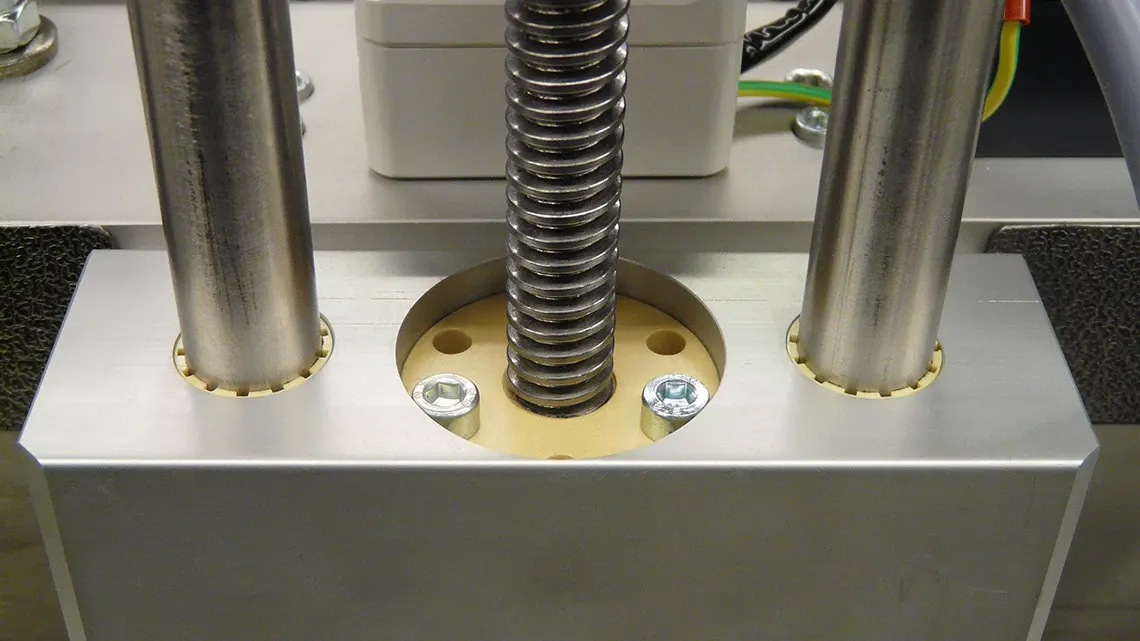

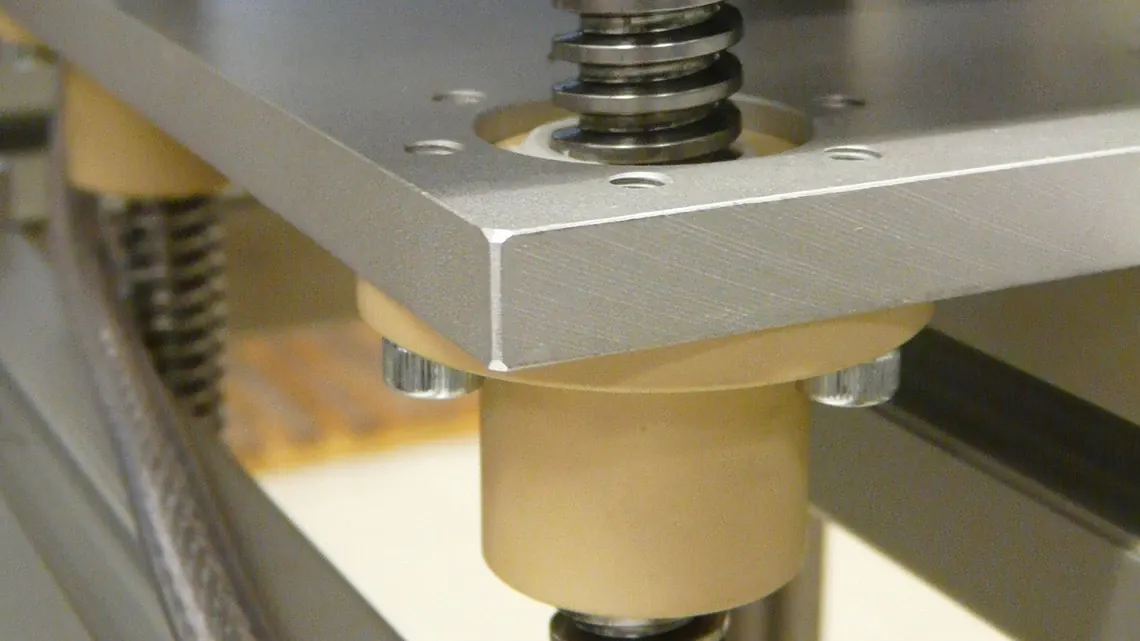

 Çeşitli yükseklik ayarlamalarında, yüksek performanslı polimerlerden yapılmış flanş somunları ile Kombinatino'da drylin® -trapezoidal diş kullanılır (aşağıdaki resim 1'e bakınız). Biçim ayarlamalarının bazıları drylin® R flanş yatakları kullanılarak

yapılır (Şek. 2). Elektrikli motor braketi:

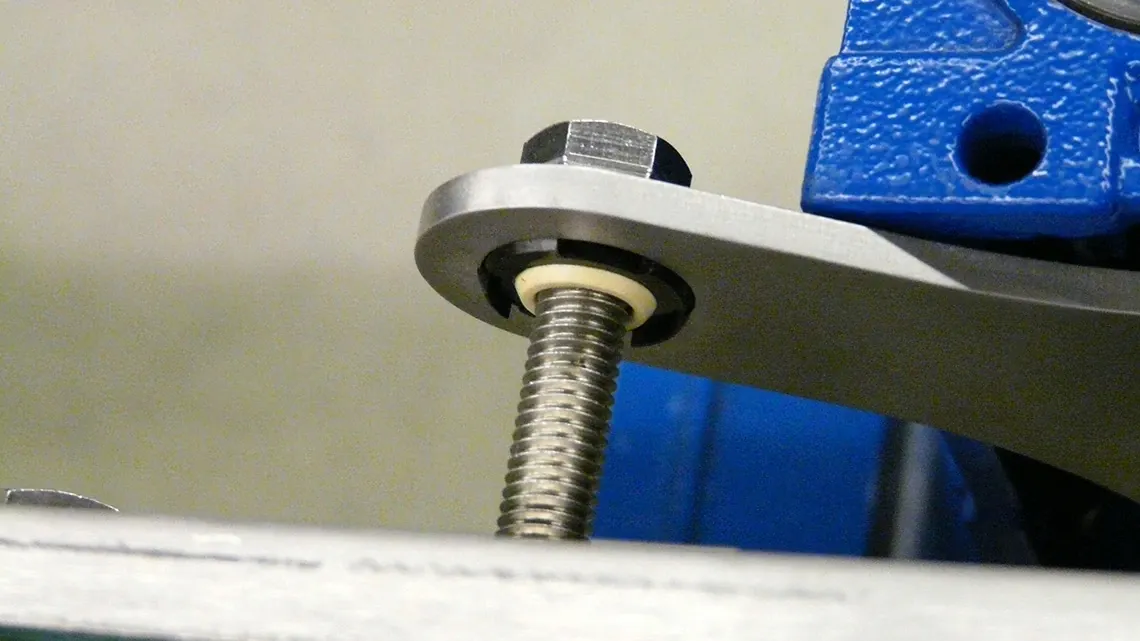

igubal ® klipsli küresel kaymalı yataklar, kolay montaj sağlamak için bir elektrik motorunun montajına monte edilir

(Şekil 3). Dikey doğrusal eksen:

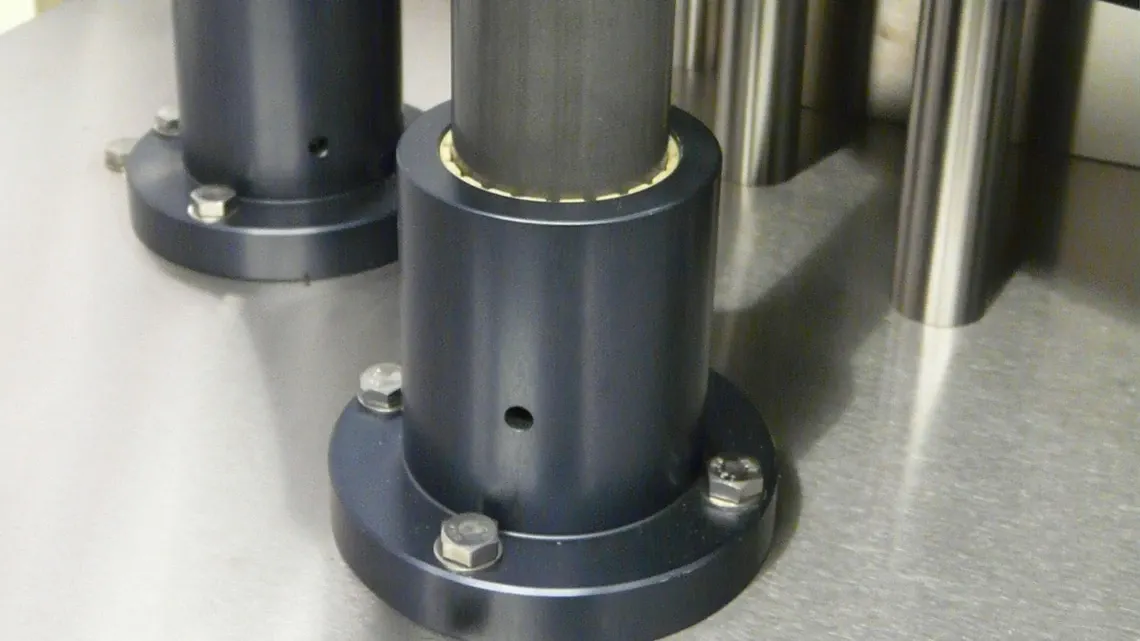

Küppersbusch, başka bir (dikey) lineer eksende uzun yıllardır drylin® R flanş rulmanları ile anodize alüminyum millerin hareket ettiği alüminyum adaptörlerin bir kombinasyonunu kullanmaktadır (Şekil 4). Yağlayıcı gerektirmez ve neredeyse hiç aşınmaz.

Döner tabla çıkışı ve şişe beslemesi:

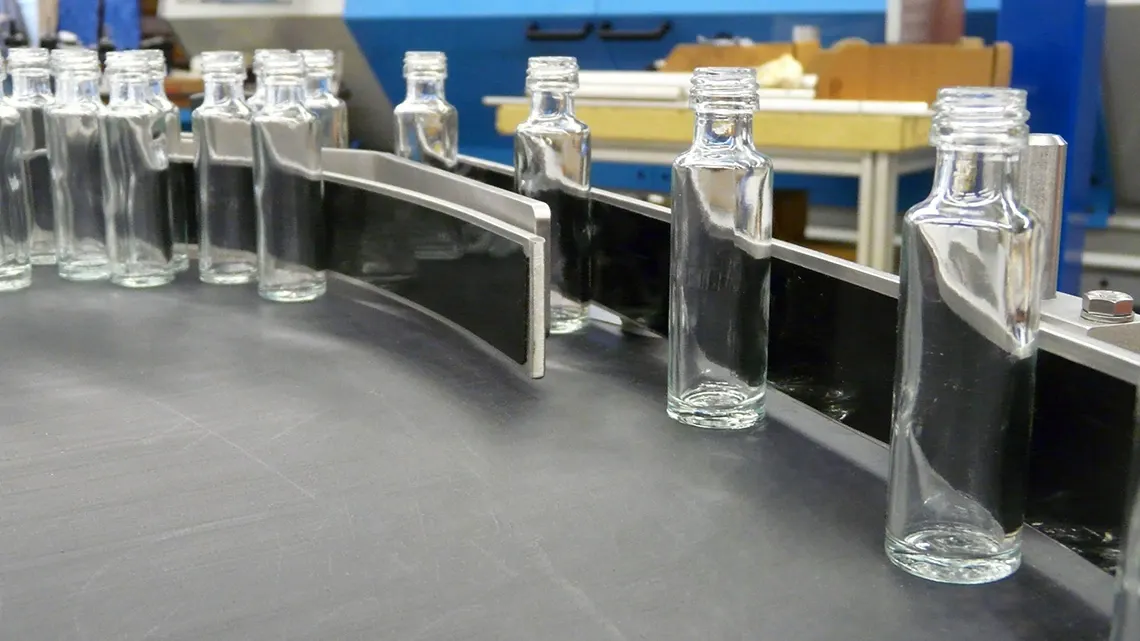

Şişelerin beslendiği döner tablanın çıkışı başlangıçta paslanmaz çelikten yapılmıştır. Şişelerin metale çarpma sesini azaltmak için artık iglidur® B160'dan yapılmış Tribo-Tape kullanılmaktadır (Şekil 5). Kaygan film temizlik maddelerine karşı dayanıklıdır ve cama karşı bile çok iyi bir kayma/sürtünme katsayısı ile karakterize edilir. Doldurma ve dozajlama istasyonları:

Dolum ve dozajlama istasyonlarının

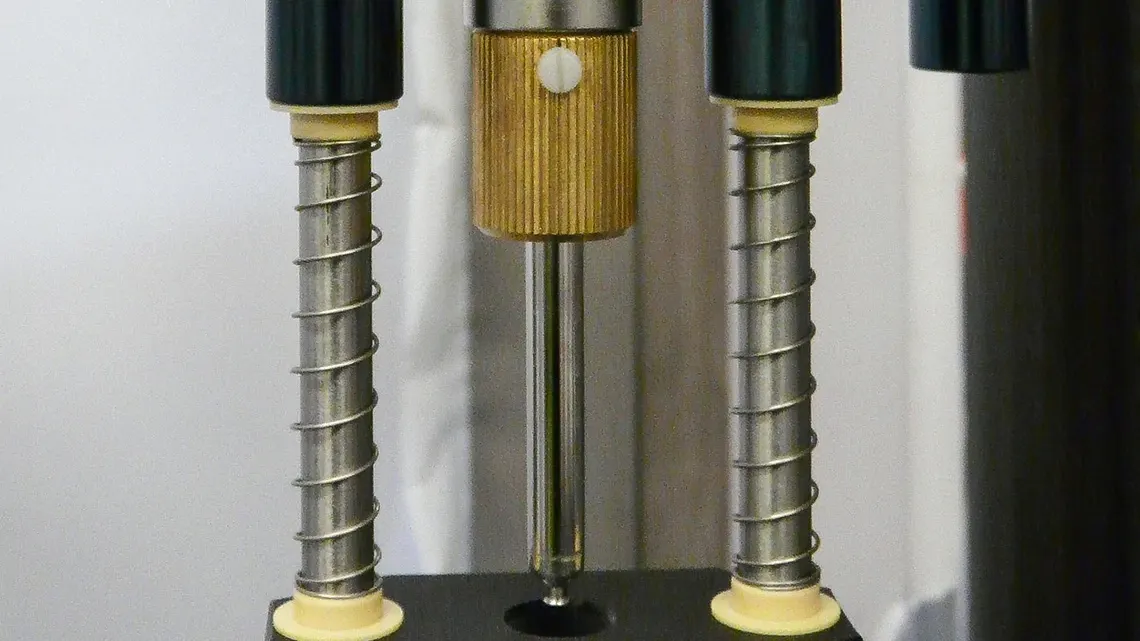

valf ve pompalarında şişeler drylin® T-ray kılavuzları aracılığıyla kaldırılır ve doluma bağlanır. Şirket, dolum tüplerinin merkezleme köprülerine, sadece FDA uyumlu ve kimyasal olarak dayanıklı olmakla kalmayıp aynı zamanda son derece uzun bir hizmet ömrüne sahip olan iglidur ® flanşlı rulmanlar (Şekil 6) takmaktadır.
