Karavandaki TV asansörü pürüzsüz doğrusal kılavuz ile güvenilir bir şekilde hareket eder
- Sektör: Karavanlar/otomobiller
- Neye ihtiyaç vardı? Bakım gerektirmeyen, titreşime dayanıklı ve uzun ömürlü bir motorlu TV asansörü
- Gereksinimler: Çok sınırlı kurulum alanı, 32 inç ekranın yaklaşık 7,5 kg ağırlığına rağmen 500 milimetre strokta titreşim yok, uzun servis ömrü, bakım gerektirmez, sessiz çalışma, titreşime dayanıklı, kolay kurulum
- Kullanılan ürünler: drylin® W1040-uyumlu dryspin® dişli mil ile kılavuzluk
- Müşteri için başarı: Gerekli strokun on katına ulaşma, en iyi fiyat-performans oranı, tek veya çift ray sayesinde kolay kurulum, sert eloksallı alüminyum sayesinde en iyi sürtünme ve aşınma sonuçları, yağlama gerektirmediği için kire karşı son derece dayanıklı, temiz ve hijyenik ortamlardaki uygulamalar için uygun
Sıfır şikayet oranı: Alüminyum kılavuz 100.000'den fazla vuruşa dayanır
igus'un lineer kılavuzları® karavan yapımında yüksek kalite standartlarını garanti eder ve zorlu koşullara dayanır
Karavan iç donanımında Avrupa'nın en büyük distribütörü olan FAWO'dan gelen talep oldukça zorlayıcıydı: CERES Entwicklungs & Produktions GmbH uzmanları bakım gerektirmeyen, titreşime dayanıklı ve uzun ömürlü bir motorlu TV asansörü üretmek zorundaydı. Uzun yıllara dayanan geliştirme uzmanlığı ve yüksek kaliteli tasarım unsurları istenen sonucu verdi. Bu arada, bu araç bileşenlerinden her yıl 500 adet üretiliyor ve igus'un lineer kılavuzları® önemli bir rol oynuyor.
Nürnberg yakınlarındaki Ottensoos'ta bulunan CERES Entwicklungs & Produktions GmbH 2012 yılında kuruldu. Kurucu ve CEO Werner Schuss şirketini tasarım ve üretim arasında bir arayüz olarak görüyor: "Bazen şaşırtıcı sonuçlar elde etmenin anahtarı, farklı alanlar arasında sinerji yaratmaktır. Tasarıma olan yakınlığımız, üretim teknolojisi açısından neyin mümkün olduğuna dair deneyimimizle birleştiğinde müşterilerimiz için katma değer yaratıyor." Bunlar tıp teknolojisi, optik, hassas mühendislik ve elektromekanik, plastik teknolojisi, IT ve otomotiv sektöründe bulunabilir. Zeiss, Bosch, Hilti, IST Metz ve Siemens gibi tanınmış endüstriyel müşterilerin yanı sıra orta ve küçük ölçekli şirketler de müşterilerimiz arasındadır. Schuss: "Hörmann, ISONO ve FAWO gibi satış ortaklarımızla birlikte kendi ürünlerimizi geliştiriyoruz. Gereksinimlere bağlı olarak, mümkün olan en kısa sürede ilk ve işlevsel numuneler, bir ila 1.000 adetlik küçük ve pilot seriler üretiyoruz. Ürün geliştirmeyi ilk fikirden seri üretime kadar destekliyoruz."
Karavan iç mekanlarında Avrupa lideri olan FAWO, karavan iç mekanları için de motorlu bir TV asansörü sipariş etti. Bu, kılavuzluk açısından özel gereksinimlerle karakterize edilir: İlk olarak, köşe koltuğunun arkalığının arkasında yalnızca çok sınırlı bir montaj alanı mevcuttur. İkinci olarak, 500 milimetrelik bir strokla, yaklaşık 7,5 kilogram ağırlığındaki 32 inç ekrana rağmen uzatıldığında titreşim olmamalıdır. Teknik özelliklerdeki diğer marjinal veriler: en az 10.000 strokluk hizmet ömrü, bakım gerektirmeyen, gürültüsüz çalışma, titreşime dayanıklı, basit kurulum.
Önemli satın alma kararı: "Tecrübeye göre iyi"

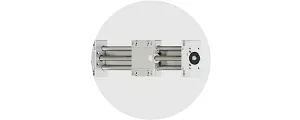

Bu arka plan karşısında CEO Werner Schuss, ilgili kılavuz sistemi lehine karar vermeyi kolay buldu: "igus'u® çok iyi tanıyorum ve 1980'lerden beri tanıyorum. Geçmişte çeşitli tasarım ve cihazlarda kayar burçlar ve enerji zincirleri kullanıldı. drylin® kılavuz sisteminin TV asansöründe bize herhangi bir stres yaratmayacağından emindik." Eşleşen mil ile birlikte kullanılan drylin® W1040 kılavuz, gerekli strokun on katına ulaşıyor - CERES'te testler 100.000 stroktan sonra iptal edildi.
drylin® W profil kılavuzları, son derece esnek olan önceden monte edilmiş uygun maliyetli bir sistemdir. Werner Schuss'a göre, özellikle fiyat-performans oranı belirleyici bir rol oynamıştır: "'Karavan' segmenti fiyat konusunda son derece hassas ve kıyasıya bir rekabet var. Alternatif kılavuz sistemleri çok daha pahalı, ağır ve kullanımı karmaşıktı." igus'un teknik satış danışmanı André Hock®, projeye eşlik etti ve ekliyor: "Tek veya çift raylar kurulumu çok kolaylaştırıyor. Ray malzemesi olarak sert eloksallı alüminyum kullanıldığından, en iyi sürtünme ve aşınma sonuçlarını elde ediyoruz."
Ayrıca, yağlama olmaması profil kılavuz sistemini kire karşı son derece dayanıklı hale getirir ve bu nedenle temiz ve hijyenik ortamlardaki uygulamalar için de uygundur. drylin® W ayrıca paslanmaz çelik olarak veya özel uygulamalar için manuel olarak ayarlanabilir yatak boşluğu ile de mevcuttur.
Mükemmel uyum

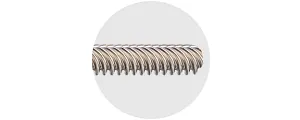

CERES'teki tasarımcılar ayrıca kılavuzluğu dryspin® programından bir iş mili ile tamamladılar. Bu mil, vidalı tahrikler için özel olarak geliştirilen aşınmaya dayanıklı igus® yüksek performanslı polimerlere dayanmaktadır. İş mili yüksek hizmet ömrü ve verimlilik sunuyor. Verimlilik yüzde 82'ye kadar çıkmaktadır. CERES örneğinde, televizyonun mümkün olduğunca hızlı bir şekilde geri çekilip uzatılabilmesini sağlamak için iş mili adımı 25 milimetredir. Bu işlem artık sadece 15 ila 17 saniye sürüyor. CERES tarafından geliştirilen kontrol elektroniği, kaldırma motorunu 12V DC ile besliyor. Aynı zamanda elektromanyetik uyumluluk ve mekanik güvenlik hususları da dikkate alınmıştır.
Yuvarlatılmış diş kanadı geometrisi, kılavuz vida somunu ve milin hareketli yüzeyleri arasındaki temas alanını azaltır. Sonuç olarak, dryspin® kılavuz vida somunları titreşimsiz ve neredeyse sessiz hareket eder. Tek tek dişler arasındaki daha büyük mesafeler nedeniyle diş, yağlama gerektirmeyen yüksek performanslı polimerlerin özelliklerine ideal şekilde uyum sağlar.
Bir başka teknik ayrıntı: Dişlerdeki tribolojik olarak optimize edilmiş polimer oranı tüm boyutlar için 1,3 kat artırılabilir. Aşınmaya karşı daha dayanıklı malzeme ve daha yüksek verimlilik derecesi, standart geometrilere göre 5 kata kadar daha uzun bir hizmet ömrü için belirleyicidir. İş mili çapı ne kadar büyükse, etki de o kadar büyük olur. CERES söz konusu olduğunda bu 10 milimetredir.
Gerçekler, gerçekler, gerçekler
İlgili değerler, Köln'deki igus® test laboratuvarında yapılan kapsamlı testlerin sonucudur. igus® 'dan André Hock açıklıyor: "Her yıl iplik test tezgahlarında yüzlerce test yapılmakta ve gerçekleştirilmektedir. Sonuçlar çeşitli çevrimiçi araçlara aktarılıyor. Bunlara igus® web sitesinden ücretsiz olarak erişilebiliyor ve kullanım ömrü ile gerekli torku belirlemek için kullanılıyor."
CERES CEO'su Schuss için, daha önce gerçekleştirilen uygulamalardan elde edilen deneyim de önemliydi: "Kılavuz, örneğin bir uçak yatar koltuğunda kullanılıyor. İşlevsel bir örneği inceledikten sonra kararımız netti." Özellikle de şu anda boyutlandırılmış igus® bileşenleri TV asansöründe gerekli güvenliğin beş katını sağlamak için kullanıldığından.
Başka bir uygulama da planlanıyor - uzatma ve geri çekme için hızlı kılavuzluk gerektiren bir geri görüş kamerası da düşünülüyor.
