"Hafif" igus® triflex® R Sistemi - tüm eksenlerde hareket kontrolü

"Hafif" triflex® R - robotlu ve robotsuz uygulamalar için 3 eksenli kablo kanalı

Hafif tasarım - kolay montaj, modüler, ucuz ve uzun ömürlü

1... "kolay" kilit

"Kolay" mekanizması sayesinde yıldırım hızında kablo ve hortum doldurma

… hızlı doldurma, koaly, ucuz

Çalışma prensibi detayları

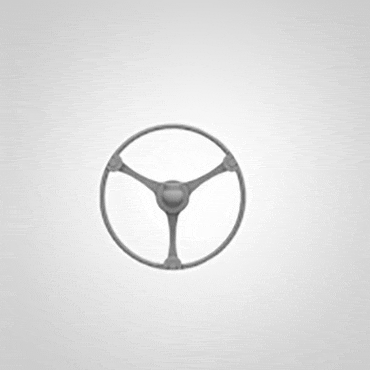

Çift kilit

"kolay" açma mekanizması

Kablolar ve hortumları başparmağınızla iterek kolayca kablo kanalının içine yerleştirebilirsiniz. Bu montaj süresibi %80'e kadar azaltır.

igus® tarafından test edilmiştir

çekme testi

Montaj sürelerini %80'e kadar azaltın

Montaj süresi: 6 ve 10 mm Ø 'da 2 kablonun yerleştirilmesi (bunlar ve diğer pek çok test hakkında size detaylı bilgi vermekyen mutluluk duyarız)

Uygulama örneği

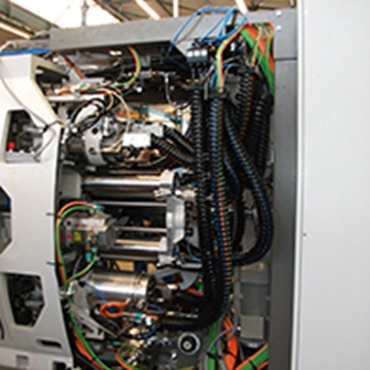

Çok iş milli CNC tezgahı

Bir çok iş milli CNC tezgahı üzerinde çok sayıda triflex® R Hareketli Kablo Kanalı. "Kolay" mekanizma sayesinde hızlı kablo birleştirme

2... Römork mekanizması sayesinde yüksek çekme yükü emme kabiliyeti

… Özel römork mekanizması sayesinde triflex® R, römork tespit tertibatına benzer şekilde yüksek çekme kuvvetlerini absorbe edebilir

Çalışma prensibi detayları

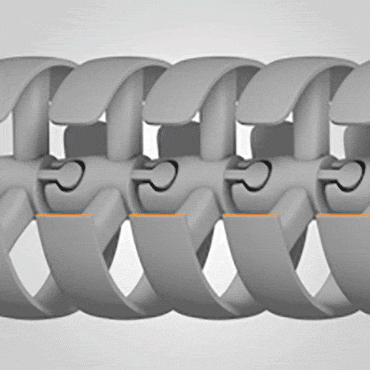

Römork prensibi

Römork prensibi

Özel römork mekanizması sayesinde triflex® R, yüksek çekme kuvvetlerini absorbe edebilir.

igus® tarafından test edilmiştir

çekme testi

Test 3602: çekme kuvveti testi

TRE.100.145 ile igus® laboratuvarında çekme kuvveti testi: 3846 N çekme kuvveti

Uygulama örneği

Kaynak robotu

Yüksek hızlanma oranları ve yön değişiklikleri, tipik robot hareketleridir. igus® römork mekanizması sayesinde bağlantılar birarada kalır.

3... Belirlenmiş minimum bükme yarıçapı

...maks. kablo kullanım ömrü için
...ortam hortumlarının sıkışmasını önler

Çalışma prensibi detayları

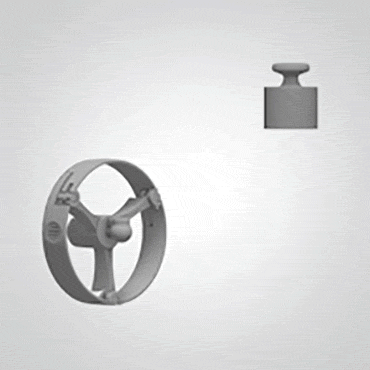

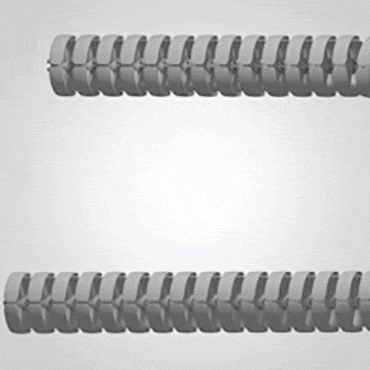

Çift kilit

min. bükme yarıçapı

Tüm triflex® R tipleri, belirlenmiş bir minimum bükme yarıçapı ile derecelendirilmiştir. Bu, kabloların veya hortumların aşırı sıkıştırılmamasını ve bunun sonucunda zarar görmemesini garanti eder. Bu, uygulamanın çalışma güvenilirliğini ve kabloların ve hortumların kullanım ömrünü artırır.

igus® tarafından test edilmiştir

çekme testi

Test 3418: kopma dayanımı

Yarıçapta maksimum kopma dayanımı testi. Örn. bir TRC.40.058 için aşırı yarıçap durdurma dayanağında min. 217 N yük

Uygulama örneği

Paletleme robotu

En küçük robot boyutları aynı zamanda kablolar üzerinde en dar hareket kontrolü yarıçapları gerektirir. triflex®, belirlenmiş minimum bükülme yarıçapları sayesinde kabloları ve hortumları korur

4... Her kablo kanalı bağlantısında burulma durdurma dayanağı

...kablo üzerinde burulma yükünü en aza indirir

Çalışma prensibi detayları

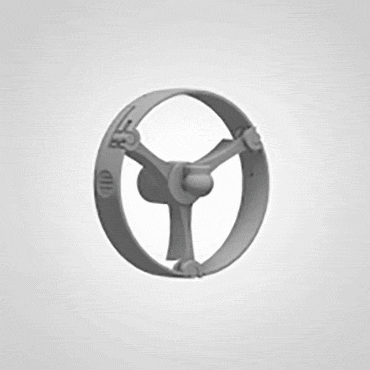

Çift kilit

Burulma durdurma dayanağı

Her triflex® R kablo kanalı bağlantısı, yaklaşık +/-10 'lik bir burulma durdurma dayanağına sahiptir. Bu, robot uygulamalarında meydana gelen burulmayı tüm kablo kanalı boyunca dağıtır ve hortumların ve kabloların kullanım ömrünü artırır.

igus® tarafından test edilmiştir

Burulma testleri

Test: Burulma

igus® laboratuvarı, triflex® R ve kablolar üzerinde triflex® R'ın büküldüğü ve "sarıldığı" burulma testleri yürütür

Uygulama örneği

Kaynak robotu

Dar bükme ve burulma hareketleri özellikle robot kafasında meydana gelir. Bu durumda triflex® R, kabloların bükülme hareketini belirlenmiş burulma durdurma dayanağı ile sınırlar ve bükülme hareketini daha geniş bir uzunluk boyunca dağıtır. Bu, hortumların ve kabloların kullanım ömrünü artırır.

5... Hızlı açma mekanizması (TRLF)

Hızlı açılıp kapanma

Çalışma prensibi detayları

Çift kilit Elle veya tornavidayla hızlıca açılıp kapanır. Açılı açma bağlantı çubuğu ve yapısal eleman arasında güvenli, yuvalı kilitli bağlantılar. Büyük çaplı kabloların ve hortumların bile kolayca yerleştirilmesi için uygun!

igus® tarafından test edilmiştir

çekme testi TRLF. 65, igus® test robotunda - saha testi kurulumları, maksimum ürün güvenilirliği sağlar.

Uygulama örneği

triflex® R TRLF - hafif sürüm - elle veya tornavidayla açması kolay

6... TRL ve TRLF – etkişi ve hafif tasarıma sahip çözüm

Çalışma prensibi detayları

Çift kilit TRL serisi, benzer TRE sürüme göre %50 daha hafif ve %58 daha ucuzdur. Ağırlıktan ve paradan iki kat tasarruf edin.

igus® tarafından test edilmiştir

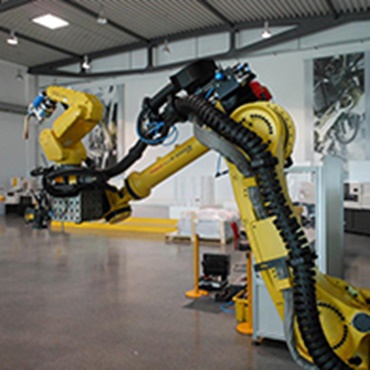

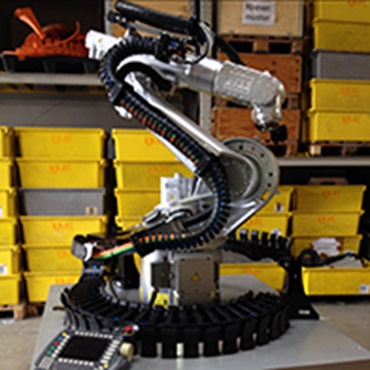

çekme testi igus® TRLF, Fanuc test hücresi uygulamasında - 2-3 eksen

Uygulama örneği

TRL, makine takımında - hızlı doldurma - ve uygun maliyetli.

7... Rahatça kısaltma ve uzatma için modüler sistem

... çelik halat, yay veya benzer elemanlar yok

Çalışma prensibi detayları

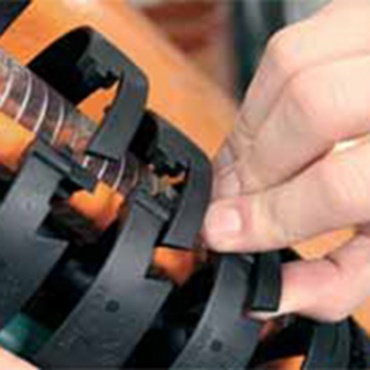

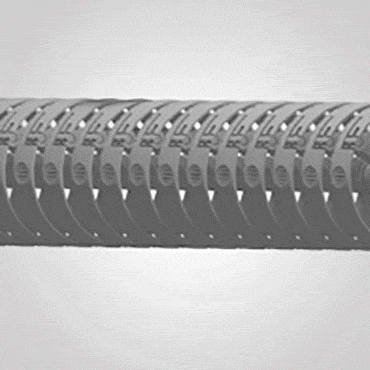

Kolay montaj/söküm

Kolay montaj/söküm

Modüler tasarımı sayesinde triflex® R isteğe göre uzatılabilir ve kısaltılabilir. Bu, her tür kurulum için maksimum esneklik sağlar.

igus® tarafından test edilmiştir

çekme testi

Montaj örneği

Çelik halat, yay veya benzer eleman kesimi yok. Enjeksiyon kalıplı bir parça, dolayısıyla "istek üzerine" uzatılabilir ve kısaltılabilir.

Uygulama örneği

Taşıma robotu

Geleneksel igus® Hareketli Kablo Kanallarında olduğu gibi triflex® R Hareketli Kablo Kanalları "herhangi bir" noktadan uzatılabilir veya kısaltılabilir

8... Kabloların ve hortumların ideal şekilde ayrılması için uygun boşluklar

Belirlenmiş kablo ve hortum bölmeleri

Çalışma prensibi detayları

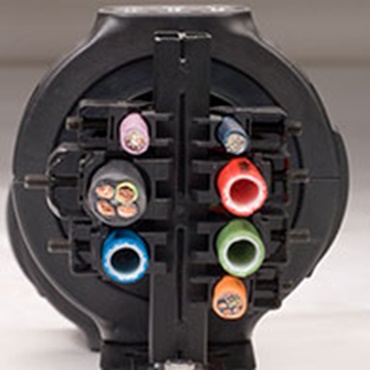

Çift kilit TRL + TRLF 3 gövdeli bir sisteme sahiptir. Bu, kabloların, hava hortumlarının ve daha pek çok elemanın ideal şekilde ayrılmasına olanak sağlar

igus® tarafından test edilmiştir

çekme testi Önceden demetlenmiş kabloları veya ortam hortumları kolayca yerleştirilebilir ve değiştirilebilir.

Uygulama örneği

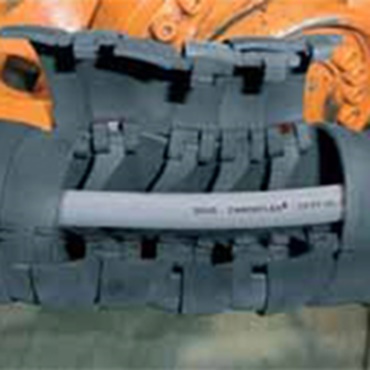

Kalın, rijit hortumlar ve/veya pek çok kablo için

9... Her boşluğu bağımsız olarak açma imkanı

Çalışma prensibi detayları

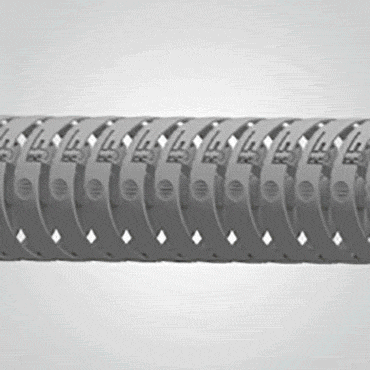

Sağlam Her boşluk diğerinden bağımsız bir şekilde açılabilir. Bu, kabloların ve hortumların yerleştirilmesini büyük oranda kolaylaştırır.

igus® tarafından test edilmiştir

çekme testi

Test: spin testi

Kablolarla doldurulmuş bir triflex® R'ın darbe direnci, spin testlerinde test ediliyor

Uygulama örneği

3D plazma kesici

igus® triflex®'e ek olarak diğer Hareketli Kablo Kanalları (E2/000, E4.1) ve drylin® lineer kılavuzlar da (drylin® W) bu plazma kesiciye monte edilir.

10... Gerilim azaltma özellikli standart bağlama elemanı

... Güvenilir ve hızlı gerilim azaltma

Çalışma prensibi detayları

Çift kilit

Modüler aksesuarlar

Kolay montaj için gerilim azaltma özellikli kablo bağı plakalarına sahip bağlama elemanları mevcuttur. Bu, kabloların ve hortumların geriliminin kablo bağları ile hızlıca ve kolayca azaltılmasına olanak sağlar.

igus® tarafından test edilmiştir

çekme testi

Test: Çekme testi

Kablo bağı ile birlikte igus® kablo bağı plakaları üzerinde çekme dayanımı testi

Uygulama örneği

Taşıma robotu

Uzatma bağlantısı sayesinde gerilim güvenilir şekilde azaltılır ve robot üzerine en uygun şekilde monte edilir.

11... Ara bağlantı olarak bağlama elemanı

... Robota en uygun bağlantı imkanı

Çalışma prensibi detayları

Aksesuarlar

Aksesuarlar

Hafif bağlama elemanı bir uzatma bağlantısı olarak kullanılarak TRL ve TRLF, herhangi bir noktaya sabitlenebilir/gerilimi azaltılabilir. TRL ve TRLF için "hafif AE" - bir tornavida yardımıula kolay ve uygun maliyetli bir şekilde açılabilir.

igus® tarafından test edilmiştir

çekme testi Uzatma bağlantısının tutma dayanımı

Uygulama örneği

Robotlar

Uzatma bağlantısı sayesinde gerilim güvenilir şekilde azaltılır ve robot üzerine en uygun şekilde monte edilir.

12...Robot yapılandırma aracı

www.igus.eu/quickrobot

... yalnızca birkaç fare tuşu ile robot yapılandırmanıza gidin

Çalışma prensibi detayları

Çift kilit

Çevrimiçi Araç

igus® robot bilimi ekipman yapılandırıcı, robot enerji besleme sistemleri için bir yapılandırma aracıdır. Yalnızca birkaç fare tuşuna tıklayarak 79 robot modeli için uygun yapılandırma seçilebilir.
Çevrimiçi Araca Git

igus® tarafından test edilmiştir

çekme testi

Robot yapılandırma aracı

Üreticiye göre robot tipi seçimi ve çapa göre gerekli kablo kanalı boyutları

İsteğe bağlı ürünler seçilebilir

Parça listeleri PDF formatında oluşturulur

Eksen sayısına göre ekipman seçeneği ürün numarası ile kolayca sipariş edilebilir.

Uygulama örneği

Özel sipariş

Doğrudan çevrimiçi veya parça listeleri ile sipariş.

13... Çok sayısa bükülebilir kablo seçeneği mevcuttur

www.igus.ru/chainflex

... 100'den fazla farklı bükülebilir kablo seçeneği stokta mevcut

Çalışma prensibi detayları

Çift kilit

CF.Robot

Kesim ücreti veya minimum adet sınırı olmadan yaklaşık 100 farklı CFRobot kablosu stokta mevcuttur. Bununla birlikte konnektörlerle tamamen demetkenmiş veya eksiksiz, montaja hazır bir readychain® sistemi sunuyoruz.

igus® tarafından test edilmiştir

çekme testi

Kablo testi

Bir triflex® R enerji besleme sistemindeki tüm chainflex® ROBOT kabloları, 1 m'lik sabit aralıklarda ve ±180  burulma açısı ile en az 3 milyon kez bükülür.

Uygulama örneği

Eksiksiz ve güvenilir.

Son derece esnek triflex® R robot Hareketli Kablo Kanalı ve uygun, uzun ömürlü chainflex® CF.Robot burulma kabloları
