iglidur kaymalı yataklar için test laboratuvarımız

Tribolojik özellikleri sayesinde, plastik rulmanlarımız ek yağlama gerektirmeden uzun hizmet ömrü için en yüksek gereksinimleri karşılamaktadır. Bu kaliteyi sağlamak için test laboratuvarımızı toplam 1.500 m²’ye genişlettik ve her yıl 135 trilyondan fazla test hareketi gerçekleştiriyoruz. Uygulamanız için en uygun polimer çözümünü sunmak amacıyla, malzemeleri ve kaymalı yatakları gerçek koşullar altında test ediyor ve geliştiriyoruz. Polimer rulmanlar, hareket halindeyken kullanım için optimize edilmiştir ve teknik özellikleri sayesinde tasarım alanında yeni imkânlar sunmaktadır. Temel polimerler, katı yağlayıcılar ve takviye malzemeleri, kaymalı yatakların söz konusu uygulama için gerekli tüm teknik özellikleri karşılayacak şekilde bir araya getirilir. Testlerin odak noktası, çeşitli hızlar ve rulman yükleriyle birleştirilen itme/çekme kuvvetleri, sürtünme katsayısı, aşınma, sürtünme ve tahrik kuvvetleridir.

Neler, nasıl test ediliyor?

iglidur ve igubal Test Alanında, rulmanlar ve malzemeler gerilme, aşınma ve sürtünme özellikleri açısından kapsamlı testlere tabi tutulur. Yüksek ve düşük sıcaklıklar, ağır yükler ve hız gibi diğer parametreler, testin gerektirdiği şekilde ayarlanır. Test laboratuvarında yaklaşık 50 test düzeneği bulunmakta olup, burada aynı anda 300'den fazla test gerçekleştirilmektedir. Ayrıca her yıl, yeni geliştirilen yaklaşık 250 plastik bileşik üzerinde yaklaşık 11.300 tribolojik inceleme gerçekleştiriyoruz. Yeni formülasyonların ilerideki kullanımlarında kendilerini kanıtlamalarını sağlamak amacıyla, bunlar sadece dış etkenlere değil, aynı zamanda farklı hareket yönlerine ve yüklere de maruz bırakılır – dönme, eksenel hareket, doğrusal hareket ve yuvarlanma.

Bunun yanı sıra, bileşenlerimizi kir, çok farklı hava koşulları ve hatta sarsıntı ve darbelere maruz kalma durumlarındaki etkilerine karşı test ediyoruz. Testlerimizin sonuçları veritabanlarında saklanmakta ve çevrimiçi araçlara entegre edilmektedir.

Kaymalı yatak test laboratuvarında hangi test cihazları bulunmaktadır?

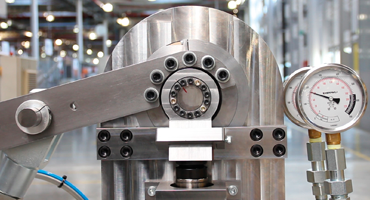

Önden yükleyici test donanımı

Test: Dönme kaynaklı aşınma oranı
500 kg’a kadar yük taşıyabilir
Çalışma basıncı: 200 bar'a kadar
Vmax: Tam dönüşte 4 devir/dk

Önden yüklemeli test cihazı hakkında daha fazla bilgi edinin

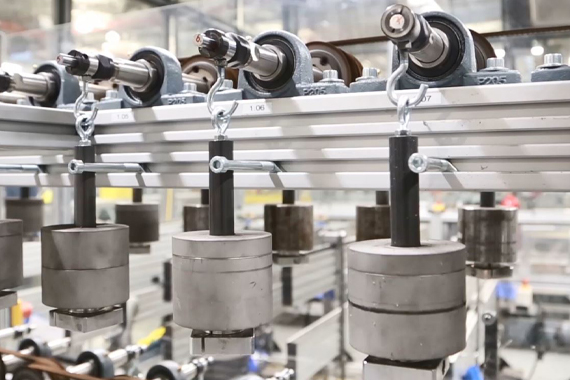

Dönme kaynaklı aşınma

Test: Dönme kaynaklı aşınma oranı
Rulman noktası başına yük, 100 N ile 1000 N arasında
100 ile 1.300 rpm arasındaki yüzey hızı
Mevcut mil çapları: 6, 8, 10, 12, 13, 14, 15, 16, 17, 18, 20 mm
Oda sıcaklığında ve 150 °C’ye kadar yapılan testler

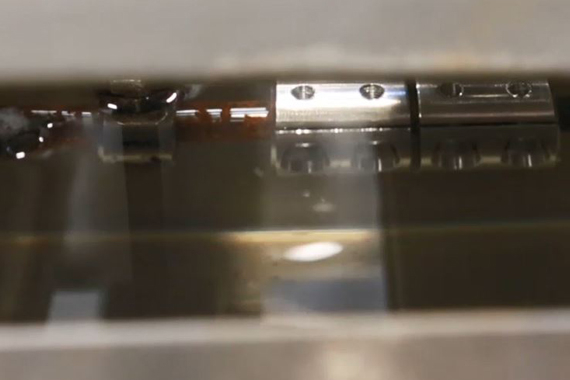

Sualtı testleri

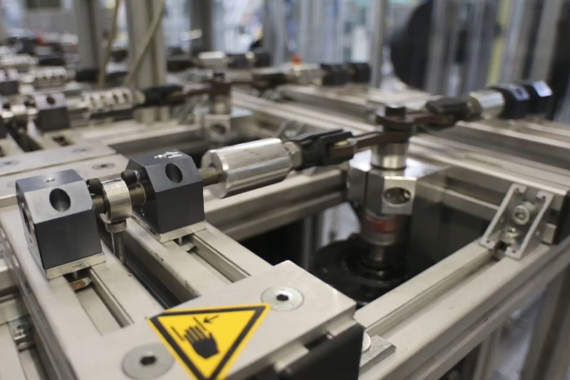

Doğrusal kısa stroklu aşınma

Doğrusal aşınma hızı testi
Rulman noktası başına yük, 10 N ile 200 N arasında
0,1 m/s ile 0,3 m/s arasındaki yüzey hızı
Oda sıcaklığında ve 150 °C’ye kadar yapılan testler
10 mm'ye kadar mil çapı mevcut
Strok uzunluğu: 5 mm

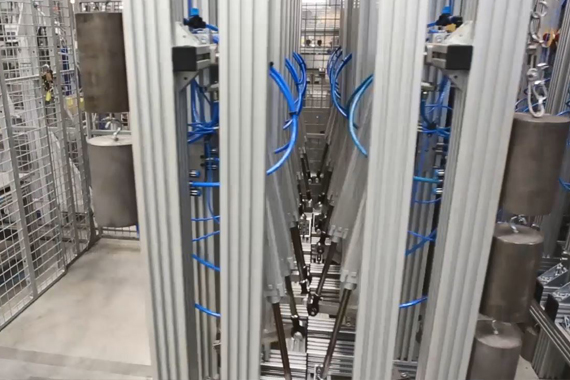

Dönme aşınması

Kendi ekseni etrafında döndürme aşınma oranı testi
Rulman noktası başına yük, 25 N ile 300 N arasında
0,01 m/s yüzey hızı (10 mm şaft çapında)
60°'lik dönme açısı
Mevcut mil çapı: 10 mm
Oda sıcaklığında testler

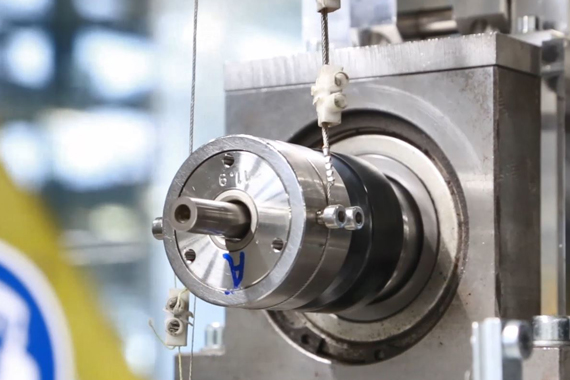

Sürtünme katsayısı

Dönen sürtünme katsayısı testi
Rulman noktası başına yük, 10 N ile 300 N arasında
200 ile 2.000 rpm arasındaki yüzey hızı (hız, mil çapına bağlıdır)
Mevcut mil çapları: 6 ila 20 mm
Oda sıcaklığında testler
Oda sıcaklığında ve 150 °C’ye kadar yapılan testler

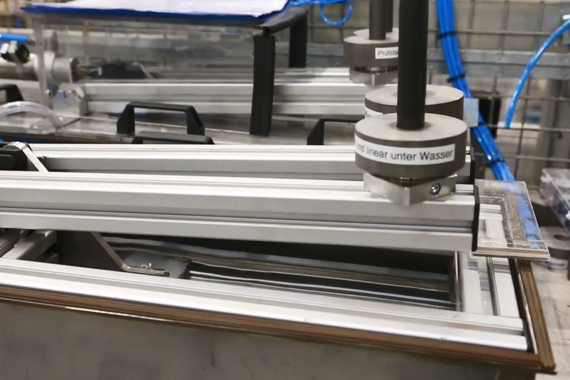

Lineer teknoloji su altı testleri

Kendi ekseni etrafında döndürme aşınma oranı testi
100 N’ye kadar yükleme
0,01 m/s yüzey hızı
Oda sıcaklığında testler
10 mm'ye kadar mil çapı mevcut

Su altındaki dönme test düzeneği

Dönen parçaların aşınma hızı testi
10 N ile 100 N arasındaki yük
0,01 m/s ile 0,3 m/s arasındaki yüzey hızı
Oda sıcaklığında test edin
10 mm'ye kadar mil çapı mevcut

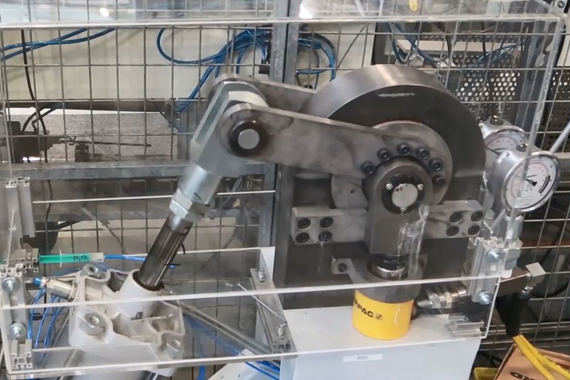

Kenar yük testi

Aşınma ve çalkalama testi
30 kN ile 230 kN arasındaki yük
0,01 m/s yüzey hızı
Oda sıcaklığında testler
Mevcut şaft çapı 40 mm

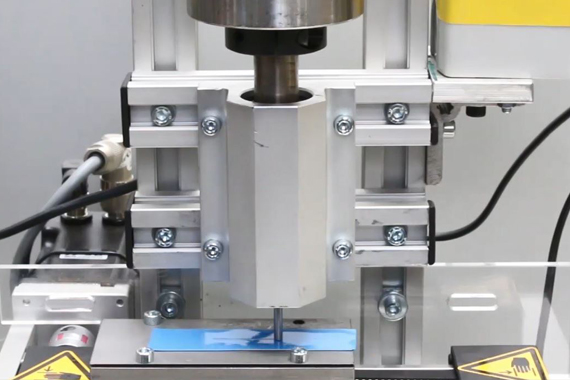

Doğrusal film test düzeneği

Doğrusal aşınma hızı testi
10 N ile 60 N arasındaki yük
0,01 m/s ile 0,15 m/s arasındaki yüzey hızı
Oda sıcaklığında test edin
Pim çapı 4 mm ve 10 mm

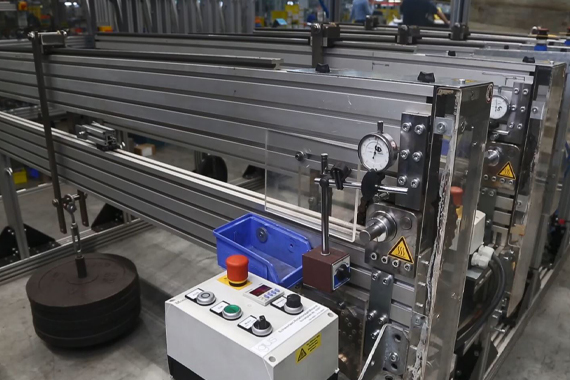

Ağır hizmet tipi dönüş

Dönen parçaların aşınma hızı testi
4.000 N ile 52.000 N arasındaki yük
En fazla 0,1 m/s yüzey hızı
Oda sıcaklığında test edin
Mevcut mil çapı 20 mm

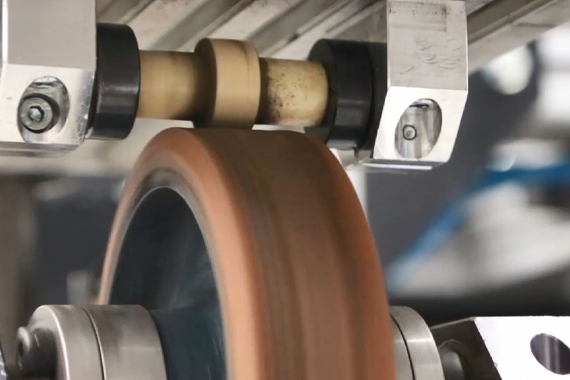

Düşme testi düzeneği

Aşınma testi: yuvarlanma, çalkalama
Katı plastik silindir, bıçak kenarlı silindir, burçlu çelik silindir ile yapılan testler...
10 N ile 600 N arasındaki yük
0,15 m/s ile 1 m/s arasındaki yüzey hızı
Oda sıcaklığında test edin
6 mm ile 20 mm arası mil çapı

Test verilerine hangi çevrimiçi araçlar sahip?

Ürün ve malzeme testlerinden elde edilen sonuçların daha sonraki kullanım alanları çeşitlidir. Bu veriler, yeni ve ileri düzeyde geliştirme çalışmaları için kullanılır; ayrıca belirli bir uygulama için uygun bileşenlerin belirlenmesinde de kullanılır. İlgilenen herkes, çok sayıda ürün grubuna ait çevrimiçi araçları ücretsiz olarak kullanabilir. Her ürün alanı, ürünleri yüksek sıkıştırma kuvveti veya radyal kuvvetler gibi gereksinimlere göre karşılaştıran ve kullanım ömrünü hesaplayan expert sistemi gibi kendi araçlarına sahiptir.

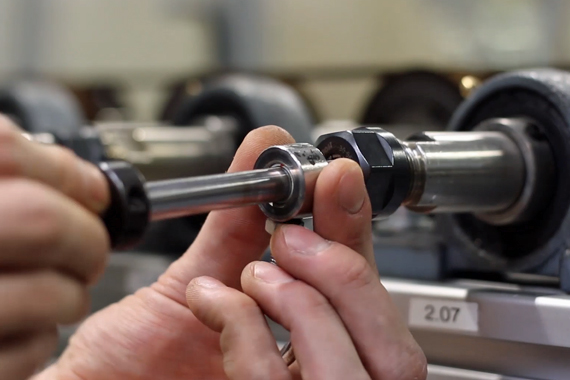

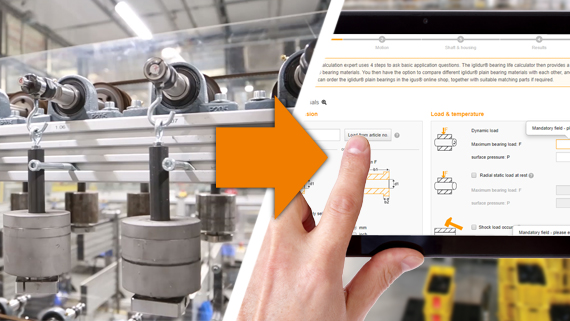

Test laboratuvarında test ve igus çevrimiçi aracı

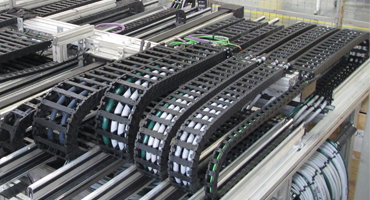

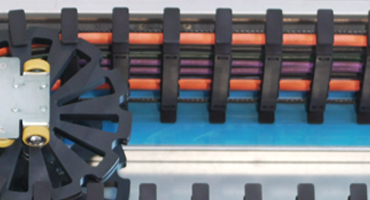

igus test laboratuvarındaki farklı alanlar
