Kruvaziyer terminalleri için kıyı elektriği

Kruvaziyer terminallerinde kıyı elektrik beslemesi hakkında bilgiler

Kruvaziyer terminallerinde kıyı elektriğine ilişkin temel veriler

16 MVA

11 kV

25 kA/s

Kıyı elektriği beslemesi için iki konnektörlü orta gerilim konnektörü.

Dört konnektör

Kruvaziyer terminallerinin karşılaştığı zorluklar

IEC 80005-1 (Yolcu gemileri için Ek C)

Yolcu gemisi terminalleri ve yolcu gemileri için temel gereklilikler:​

  • 11 kV AC'lik yüksek gerilimli kıyı elektrik beslemesi​
  • Genellikle dört adet paralel yüksek gerilim kablosu​
  • Bağlantıyı izlemek ve kilitlemek için entegre pilot kablo​
  • Kıyı elektrik kaynağının kontrollü bir şekilde bağlanması ve kesilmesi​
  • Entegre acil durdurma ve güvenlik işlevleri​
  • Birçok bölgede 50 Hz’den 60 Hz’e ek frekans dönüştürme gereklidir​

Rotterdam kruvaziyer terminalinde sürdürülebilir kıyı güç kaynağı

iMSPO seçenekleri – igus’un kruvaziyer terminalleri için tasarlanmış Mobil Kıyı Elektrik Prizi​

Rıhtım duvarında

Siperde

Hibrit

Transfer makineleri

Cruise terminalleri için iMSPO hakkında teknik bilgiler

  • İşletme terminali alanlarının dışındaki rıhtım kenarına kurulum​
  • iMSPO, rıhtım duvarı boyunca ilerler ve priz kutusunu ilgili rıhtım yerine esnek bir şekilde yerleştirir​
  • Terminalin sınırsız çalışması için gizli ve tam entegre sistem kılavuzu​
  • Terminal alanı yolcular, araçlar ve operasyonlar için tamamen serbest kalmaktadır​
  • Yolcu köprüleri, bagaj elleçleme ve terminal lojistiğine herhangi bir engel teşkil etmez​
  • Terminal yüzeyinde açıkta kalan orta gerilim kabloları bulunmamalıdır​
  • Yolcular, personel ve araçlar için takılma, çarpışma veya güvenlik riski yoktur​
  • Maksimum çalışma güvenliğini sağlarken terminal yüzeyini tamamen boş tutun
  • Ağır hizmet tipi energy chain system aracılığıyla enerji ve veri iletimi​
  • IEC/IEEE 80005-1 standardı ile ilgili Avrupa güvenlik ve makine direktiflerine uygun olarak tasarlanmıştır​
  • Liman ortamlarında uzun süreli kullanım için dubleks korozyon korumasına sahip denizcilik amaçlı çelik konstrüksiyon​
Özel çözümler ve daha ayrıntılı teknik bilgiler hakkında görüşmek​

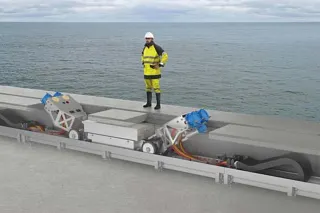

  • Sistemin rıhtım kenarı boyunca kapalı bir hendekte kurulması​
  • Terminal yüzeyinde görünür hiçbir bileşen bulunmayan, tamamen gizli sistem kılavuzu​
  • İyi bir şekilde korunan iMSPO, hendek içinde hareket eder ve montaj noktasını ilgili bağlantı noktasına esnek bir şekilde konumlandırır​
  • Sistemin radyo uzaktan kumandası aracılığıyla kolayca kontrol edilmesi​
  • Korunaklı ve az bakım gerektiren bir sistem aracılığıyla enerji ve veri iletimi​
  • Terminal alanı, trafik, lojistik ve bakım faaliyetleri için tamamen kullanılabilir durumda kalır​
  • Yolcu biniş köprüleri, bagaj işlemleri veya terminal faaliyetlerine herhangi bir engel teşkil etmemesi​
  • Çalışma alanında açıkta kalan orta gerilim kabloları veya başka engeller bulunmamalıdır​
  • Zemin altı kurulum sayesinde yolcular, personel ve araçlar için azami güvenlik​
  • Bağlantı kablosunun bir aktarma aracı vasıtasıyla yolcu gemisine güvenli bir şekilde aktarılması​
  • IEC/IEEE 80005-1 standardı ile ilgili Avrupa güvenlik ve makine direktiflerine uygun olarak tasarlanmıştır​
  • Yeni yapılar ve halka açık kruvaziyer terminalleri için tercih edilen kurulum sürümü​
  • Özellikle güvenlik, estetik ve terminal işletimi açısından en yüksek taleplere uygun​
Özel çözümler ve daha ayrıntılı teknik bilgiler hakkında görüşmek​
  • Aynı rıhtıma yanaşan kruvaziyer ve Ro-Ro gemilerini bağlamak için bir kıyı elektrik sistemi​
  • IEC/IEEE 80005-1 Ek C ve Ek B’ye göre farklı konektör konfigürasyonlarının desteklenmesi​
  • Gemi tiplerinin farklı güç ve gerilim gereksinimlerine esnek bir şekilde uyum sağlanması​
  • Dört adet orta gerilim konektörü aracılığıyla yolcu gemilerinin bağlanması​
  • Ro-Ro gemilerinin tek bir orta gerilim konektörü aracılığıyla bağlanması​
  • Her iki uygulama için de kullanılabilen ortak bir soket arabası, yatırım ve işletme maliyetlerini azaltır​
  • Ek altyapıya gerek kalmadan seyir ve Ro-Ro işletimi arasında hızlı geçiş​
  • Karma kullanımlı terminallerdeki rıhtımların en verimli şekilde kullanılması​
  • Terminal lojistiği veya gemi elleçlemede herhangi bir aksaklık yaşanmamaktadır​
  • Değişen gemi uğraklarına sahip çok işlevli liman tesisleri için geleceğe dönük bir çözüm​
  • IEC/IEEE 80005-1 standardına uygun, tip testi yapılmış tasarım​
  • Yüksek kullanılabilirlik ve operasyonel güvenilirlikle birleştirilmiş maksimum esneklik​
Özel çözümler ve daha ayrıntılı teknik bilgiler hakkında görüşmek​
  • Modifiye edilmiş bir Genie S60 DC çalışma platformuna dayalı, elektrikle çalışan transfer makinesi​
  • IEC 80005-1 Ek C ve AB Makine Direktifi uyarınca, iMSPO ile yolcu gemileri arasında kıyı elektrik kablolarının güvenli bir şekilde aktarılması amacıyla geliştirilmiştir​
  • Dört adede kadar yüksek gerilim bağlantısının ayrı ayrı aktarılması için, her biri bağımsız olarak kontrol edilebilen birkaç vinçin entegrasyonu​
  • Yüksek gerilim kablolarının bom boyunca güvenli bir şekilde yönlendirilmesi için igus energy chain sistemlerinin entegrasyonu​
  • Konektörlerin ve kabloların doğrudan gemi üzerinde güvenli ve ergonomik bir şekilde yerleştirilmesi​
  • Sabitlenmiş kablo kılavuz halkaları, geminin hareketlerini ve gelgit değişikliklerini telafi eder​
  • 8,5 m'ye kadar yük aktarım yüksekliği ve 5,5 m yatay erişim mesafesine sahip bağlantı alanı; farklı gemi geometrileriyle maksimum esneklik sağlayan 353° dönme aralığı​
  • Dünya çapında kabul görmüş Genie standart platformu sayesinde kolay bakım​
  • Genie hizmet ortaklarına, eğitimli teknisyenlere ve mevcut yedek parçalara dünya çapında erişim, arıza sürelerini önemli ölçüde azaltır ve bakım süreçlerini kolaylaştırır​
  • Makine, iMSPO ve enerji besleme sisteminden bağımsız olarak hareket ettirilebilir​
  • On yıllardır kullanılan, sezgisel kullanım özelliğine sahip, kendini kanıtlamış makine konsepti​
  • Liman içinde emisyon içermeyen ve sessiz kullanım için tamamen elektrikli pil ile çalışma​
  • İsteğe bağlı bom sistemi ile 20–25 m/s’ye kadar rüzgâr hızlarında çalışabilir​
  • Gerilim izleme, kilitleme mekanizmaları ve acil durdurma sistemini içeren entegre güvenlik fonksiyonları​
  • Limanlarda uzun süreli kullanım için ek kaplamalı özel deniz korozyon koruma sistemi​
  • Uygun bakım ve denetim koşullarında 15 yıla kadar planlanan hizmet ömrü​
Özel çözümler ve daha ayrıntılı teknik bilgiler hakkında görüşmek​
