Teleskopik iş platformları ve sepetli vinçlere yöenlik igus® bileşenleri

Teleskopik iş platformları ve sepetli vinçler, güvenli enerji beslemesi için çok küçük bir alana ihtiyaç duyar, böylece kullanıcılar aşırı zorlanan kablolarını ve hortumlarını korumak için igus marka yüksek performanslı plastiklerden üretilmiş hareketli kablo kanallarından veya plastik-çelik hibrit hareketli kablo kanallarından dilediklerini kullanabilir.
Plastik kaymalı yatakların, lineer yatakların veya kaydırma plakalarının yanı sıra hareketli kablo kanalları veya sürüklemeli kablo kanalları, kablolar ve besleme hatları gibi teleskopik kaldırma/iş platformlarındaki kılavuz, iletim ve yatak sistemlerine yönelik
igus  yedek parçalar, en zorlu açık alan koşullarını ve sürekli strese maruz kalan cihazların ihtiyaçlarını karşılar.

Hareketli kablo kanalları vidasız monte edilebildiğinden titreşimler nedeniyle hiçbir parça gevşemez veya kabolmaz. Plastik olması sebebiyle paslanma veya sıkışma olmaz.  Dilediğiniz noktadan açılabilir ve sadece birkaç dakika içinde monte edilebilir. Yüksek UV dayanımına sahip, hareketli kablo kanallarında sürekli dinamik kullanıma uygun şekilde tasarlanmış, 36 ay garantili kablolar. Kaydırma plakalarının yanı sıra igus® kaymalı ve lineer yataklar tamamen bakım ve yağlama gerektirmediğinden yatak noktalarının greslenmesi ve yeniden greslenmesi gerekmez.

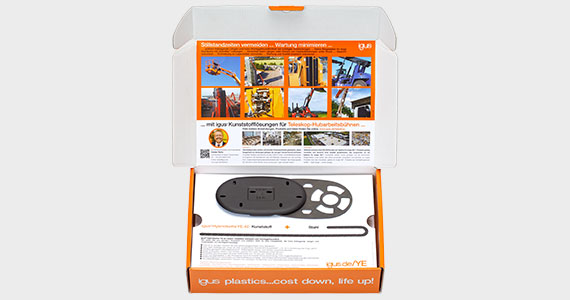

Teleskopik iş platformu numune kutusu

Tüm bunlar teleskopik iş platformları ve sepetli vinçler için önemlidir

Ürünlerimizin kalitesini kendi gözlerinizle görün. Numune kutusu, teleskopik uzatmalarda ve eğimli eksenlerde kullanıma uygun bir dizi igus çözümü içermektedir.


Ücretsiz numune kutusunu hemen isteyin

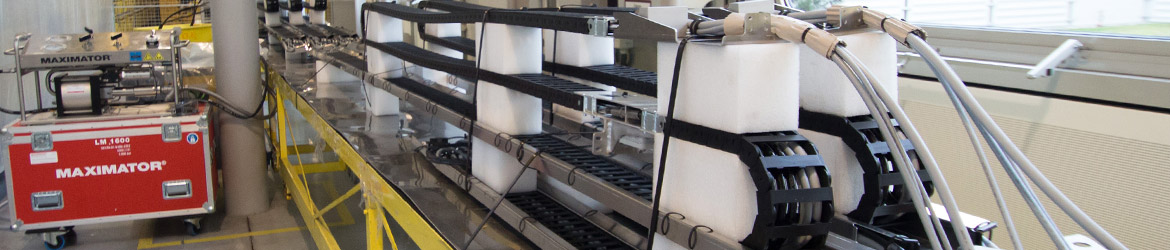

Teleskopik iş platformları ve sepetli vinçler için montaja hazır sistem çözümü

Teleskopik iş platformları ve sepetli vinçler için montaja hazır sistem çözümü
Her şey tek bir kaynaktan, güvenilirliği ve hızlı montaj kabiliyeti test edilmiştir

igus marka tak çıkar konnektörler veya gerekli metal bağlantı ek parçalarının yanı sıra hareketli kablo kanallarından, chainflex kablolardan ve hortumlardan oluşan tamamen demetlenmiş enerji besleme sistemleri, kabloların ve hidrolik hortumların teleskopik kollarda güvenli şekilde yönlendirilmesini garanti eder.

Hareketli kablo kanalı sistemleri

Güvenilir ve kolay enerji besleme sistemi

Enerji, veri kabloları ve kimyasal madde hortumlarının, teleskopik iş platformlarında güvenli şekilde yönlendirilmesi gerekir. igus hareketli kablo kanalları yalnızca dış etkilere karşı değil, aynı zamanda farklı kaldırma hızlarında teleskopik kollarda çevrimsel olarak tekrarlayan geri çekme ve uzatma hareketleri sırasında meydana gelen aşınmaya karşı da özel bir kablo koruması sağlar.

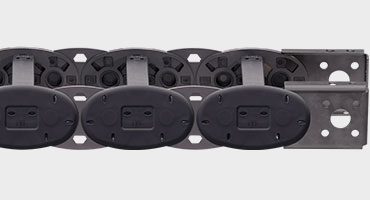

Hibrit hareketli kablo kanalı YE.42

Hibrit hareketli kablo kanalı YE.42

Plastik ve çelikten üretilmiş hibrit hareketli kablo kanalı YE.42, %50 daha hafiftir ve istenen herhangi bir noktadan açılabildiği ve kablo kanalı bağlantıları bağımsız şekilde değiştirilebildiği için montajı kolaydır.

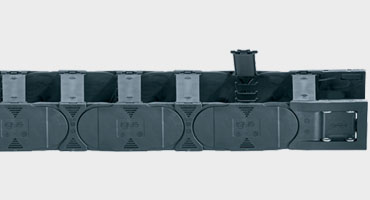

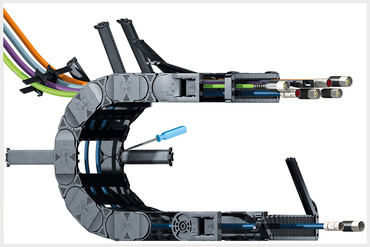

E4.1L Hareketli Kablo Kanalı

E4.1L Hareketli Kablo Kanalı

E4.1L serisi e-chains®, kolay montajı, dayanıklılığı ve düşük ağırlığı tek bir ailede bir araya getiriyor. Çok sayıda aksesuar ile çeşitli boyutlarda stokta mevcuttur.

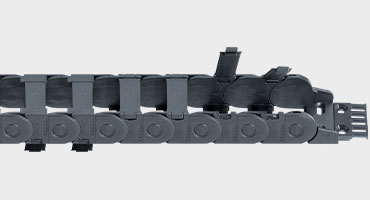

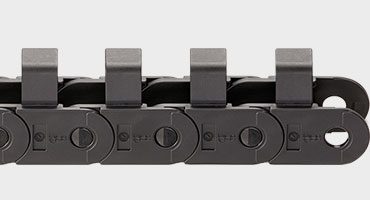

E2.1 hareketli kablo kanalı

E2.1 hareketli kablo kanalı

E2.1 serisi e-chains®, özellikle son derece dar montaj alanları ve kısa desteksiz hatlar için uygundur. Montajı kolaydır ve dilediğiniz yerden açılabilir.

Hidrolik hortum yönlendirmesi

E2.1 hareketli kablo kanalı

Uzatma bağlantı çubuklarına sahip igus E2 e-chains® ile iki hidrolik hortum için güvenli ve güvenilir yönlendirme. Kamyona monte iş platformları için özel çözüm. Uzatma bağlantı çubuklarına sahip E2 e-chains®, son derece sağlamdır ve yerden tasarruf sağlar.

chainflex kablolar

En küçük yarıçaplar ve yüksek yükler

chainflex kablolar en yüksek bükülme streslerine dayanır ve 4xd kablo çaplarına kadar en küçük bükülme çaplarını mümkün kılar. Tüm chainflex kablolar 36 ay garantiye sahiptir.

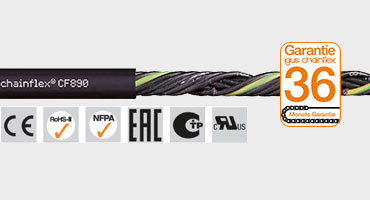

Kontrol kablosu CF890/CF891

Kontrol kablosu CF890/CF891

Yağ etkisi altındaki esnek uygulamalar için. Doğrudan güneş ışığı almayan açık alan ve kapalı alan uygulamaları için. Özellikle 10 m'ye varan desteksiz hareket mesafeleri için uygundur.

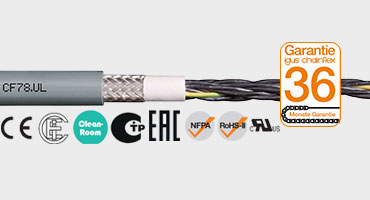

Kontrol kablosu CF77.UL/CF78.UL

Kontrol kablosu CF890/CF891

Ağır işte kullanıma uygundur ve neredeyse yağa karşı tamamen dayanıklıdır. Normal seviyede UV ışığı alan açık alan ve kapalı alan uygulamaları. 100 m'ye varan desteksiz hareket mesafeleri.

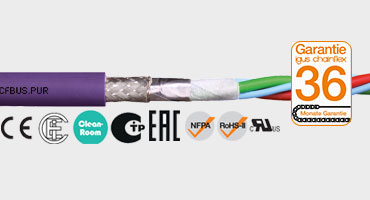

Veriyolu kablosu CFBUS.PUR

Veriyolu kablosu CFBUS.PUR

Orta seviye yük için uygundur ve neredeyse yağa karşı tamamen dayanıklıdır. Doğrudan güneş ışığı almayan açık alan ve kapalı alan uygulamaları. 20 m'ye varan desteksiz hareket mesafeleri.

Yatak teknolojisi

Yoğun bakım gerektiren kaydırma blokları yerine iglidur ile üretilmiş kendinden yağlı yataklar

Yağlama ve bakım ihtiyacı, yüksek maliyetler oluşturur. igus kendinden yağlı plastik kaymalı yataklar sayesinde teleskopik iş platformlarındaki kaydırma plakaları, yağlama ve bakım gerektirmeden çalışacak şekilde tasarlanabilmektedir. Buna ek olarak metal çözümlere göre genellikle çok daha uygun maliyetli ve dayanıklıdırlar.

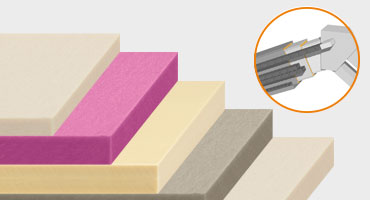

Kaydırma plakaları

Kaydırma plakaları

Plastik kaydırma plakaları, dinamik uygulamalar için özel olarak tasarlanmıştır ve ek yağlama ve bakım gerektirmezler.

Tanıtım belgesi: Eğik eksenli makineler için enerji besleme sistemleri

Tanıtım belgesi: Eğik eksenli makineler için enerji besleme sistemleri

Teleskopik iş platformları ve sepetli vinçlere yöenlik bileşenler

İster inşaat şantiyesi için olsun, ister bir itfaiye ekipmanı veya bir Hollywood film seti için: eğik eksenli kaldırma/iş platformları ve teleskopik uzatmalar tüm dünyada kullanılmaktadır. Tasarımcıları, hafif, dayanıklı, dirençli ve bakımı kolay enerji besleme sistemlerine ihtiyaç duymaktadır. Bu durum üreticileri onlarca yıldır araştırma ve geliştirmeye yatırım yapmaya teşvik etmiştir.  Bu tanıtım belgesinde igus® ürünleri ile teknolojinizi nasıl iyileştirebileceğiniz ve maliyetlerden nasıl tasarruf sağlayabileceğiniz hakkında daha fazlasını öğrenin.


Tanıtım belgesini hemen indirin

Bakım ve montaj hizmeti

Ayrıca igus'tan bakım ve montaj hizmetleri de alacaksınız. Sistem garantili sistem kuruyor ve aynı zamanda kestirimci bakım olanağı sunuyoruz.

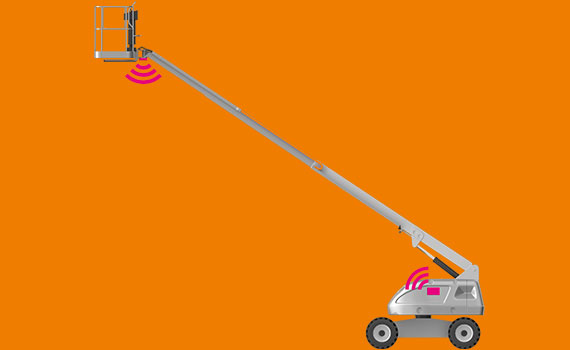

Akıllı ürünler ile kestirimci bakım

Akıllı ürünler ile kestirimci bakım

igus akıllı plastikler, farklı isense sensörlere ve icom ve icom değerlendirme modüllerine sahip ürünler sunar. ayrıca, çalışma durumlarını ölçer, gerekli bakım önlemlerini haber verir ve ekipmanda önemli herhangi bir hasar meydana gelmeden önce çalışmayı durdurur.

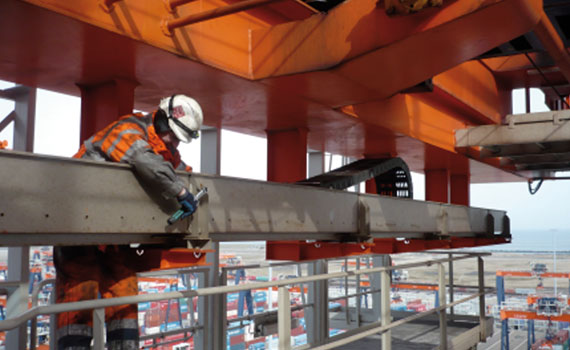

Montaj hizmeti ve satış sonrası hizmet

Montaj hizmeti ve satış sonrası hizmet

Montajla biz ilgileniyoruz. Şeffaf bir şekilde hesaplanabilen montaj maliyetleri ve talep üzerine, igus marka tam enerji beslemesi için bir servis anlaşması.

Tipik sorunlar ve bunlar için çözümlerimiz

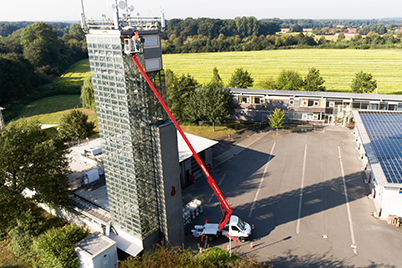

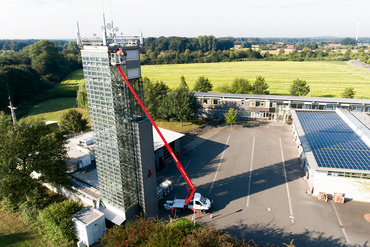

Uzatmalı paletli taşıyıcı uygulama örneği
Sorun:
Ağır bileşenler, taşıma yükünü azaltır

Taşıma yükü, ağır bileşenler nedeniyle sınırlanabileceği için eğimli eksenler veya bir teleskopik işlevin yer aldığı pek çok uygulamada önemli bir rol oynar. Bu teleskopik iş platformunda amaç, örneğin, sepetin ağırlığını mümkün olduğunca azaltmaktır.

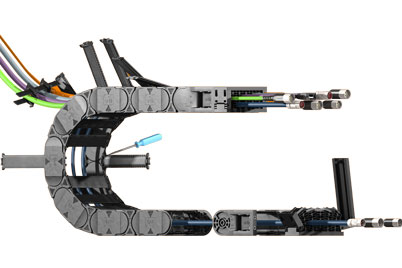

E4.1L Hareketli Kablo Kanalı
Çözüm:
Bu enerji beslemesi iş ağırlıktan %30'a varan tasarruf sağlayın

E4.1L e-chain® çok daha dayanıklı olmasının yanı sıra çok hafiftir. Yalnızca daha uzun teleskopik uygulamalara olanak sağlamakla kalmaz, aynı zamanda ağırlıktan %30'a kadar tasarruf sağlanmasına da izin verir. Aynı zamanda montaj alanı değişmeden kalırken önceki modellere kıyasla daha fazla faydalı alan sağlar.

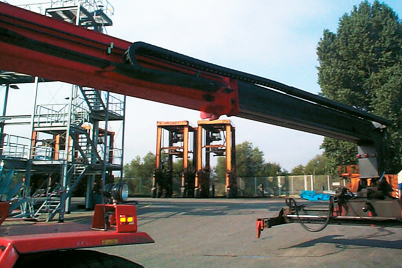

Uygulama örneği: e-chain® desteksiz uzun hatlar konteyner istifleyicide
Sorun:
Kullanılan bileşenler, desteksiz uzun hatları sınırlar

Bu konteyner istifleyici gibi uygulamalar, enerji beslemesinin bir desteksiz uzun hat üzerinden yapılmasını gerektirir. Ancak kullanılan enerji beslemesi bu uzunluğu sınırlamaktadır. Bu nedenle hem uzun ömürlü hem de dayanıklı enerji beslemeleri gerekmektedir.

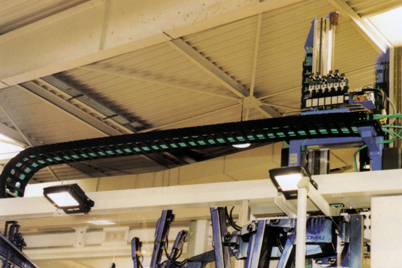

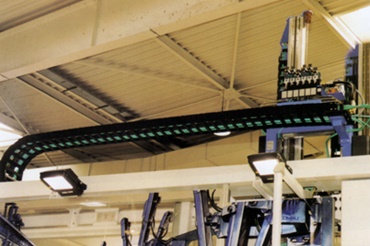

E4.1L uygulamada
Çözüm:
Uzun desteksiz hatlar üzerinden enerji beslemesi

E4.1L, desteksiz uzun hatlar üzerinden optimum kuvvet dağıtımı sunar ve 7000 N'ye kadar çekme ve itme kuvvetlerine dayanır. Bu e-chain® ile 600kg/m'ye varan dolu ağırlıklara ulaşılabilir. Bu nedenle bu e-chain® özellikle desteksiz kullanıma uygundur.

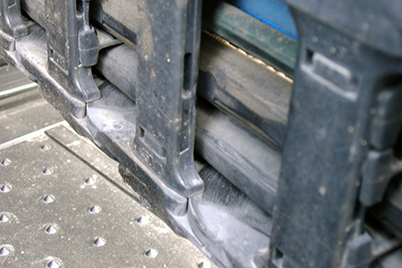

Aşınmış hortumlarla enerji beslemesi
Sorun:
Hareket nedeniyle malzeme aşınımı

Hidrolik hatlarını yönlendirirken hareketin yanı sıra hortumlara uygulanan yüksek basınç, hortum malzemesinde daha yüksek aşınmanın beklenebileceği anlamına gelir. Her iki faktör de çalışma sırasında bir tehlike oluşturmakla kalmaz, aynı zamanda arızaya da yol açabilir.

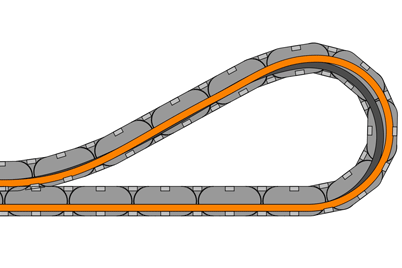

e-chain® ile hidrolik hortumları yönlendirin
Çözüm:
Hortumu koruyan güvenli destek

E4.1L, farklı basınçlar uygulanan hortumlar için güvenli bir destek sağlar ve tasarımı, hortumu özel olarak korur. Hortum sürekli hareket hâlindeyken bile emniyet ve güvenlik artırılırken malzeme aşınımı azaltılır.

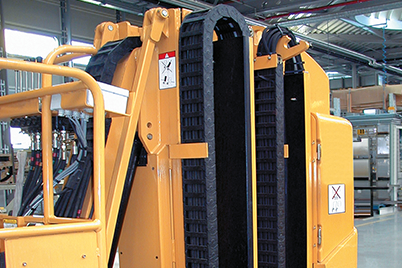

Son derece küçük bir alanda Hareketli Kablo Kanalına sahip Grove Manlift
Sorun:
En küçük montaj alanlarında kabloları ve hortumları yönlendirme

Bir teleskopik uzatma veya kaldırma kızağının yer aldığı uygulamalar durumunda enerji beslemeleri için çok küçük bir alan kalır. Bu, her kablo/hortum ve Hareketli Kablo Kanalı tarafından sağlanamayan son derece dar bükülme yarıçaplarının gerektiği anlamına gelir. Aynı zamanda oldukça uzun kullanım ömrü de istenmektedir.

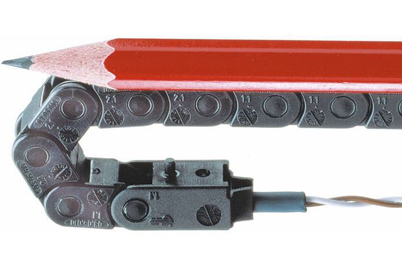

Boyut karşılaştırması: e-chain® ve kurşun kalem
Çözüm:
En dar bükülme yarıçapları ve son derece yüksek dayanıklılık

igus® e-chains® ve ilişkili chainflex® kablolar, yerden çok yüksek tasarruf sağlayan enerji beslemesi sağlarken çok dar bükülme yarıçapları sunar. Damarları demet hâlinde sarılmış chainflex® kablolar, aşırı bükülme gerilimi durumunda bile son derece dayanıklıdır.

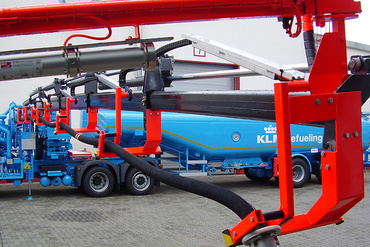

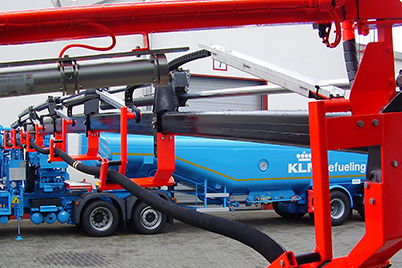

Yüksek bakım gerektiren teleskopik taşıma noktaları
Sorun:
Yanlış veya yetersiz yağlama

Teleskopik taşıma noktaları, düzenli bakım ve yağlama gerektirir. Bu, ekipmanın güvenli kalmasını ve düzgün çalışmasını sağlamak için sürekli bakım çalışması yapılmasını kapsar.

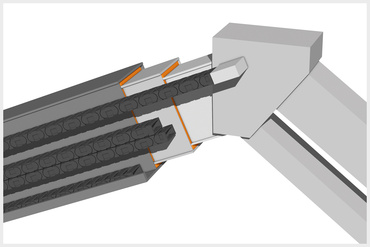

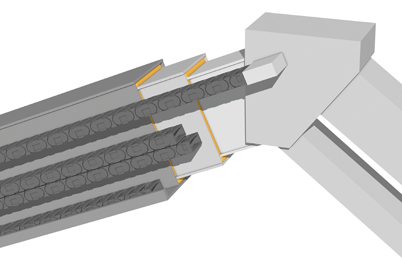

iglidur® çubuk stoğu ile yağlama gerektirmeyen yatak
Çözüm:
iglidur® ile bakım gerektirmeyen teleskopik taşıma noktaları

Teknik iglidur® plastiğin kullanılması, teleskopik taşıma noktalarının yağlama ve bakım ihtiyacını ortadan kaldırır. Malzemenizi kendiniz işleyebilir veya igus®'tan özel tasarım şekiller üretmesini isteyebilirsiniz. iglidur® plastiğin kullanım ömrü çevrimiçi hesapanabilir.

igus ürünleri ile en büyüleyici projeler

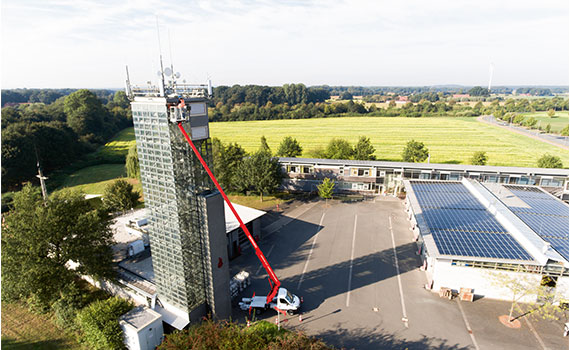

Kaldırma/iş platformları

Sepetli vinçlerin uzatma kollarının içindeki igus marka tamamen demetlenmiş hareketli kablo kanalı sistemleri, kontrol kablosu ve hidrolik hortumların güvenli şekilde yönlendirilmesini garanti eder. Bunlar teslimat öncesinde igus'ta yüzde 100 test edilmiştir.


readychains, kaldırma/iş platformalarında

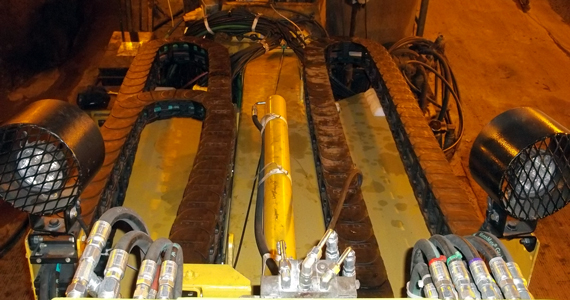

İş platformları

Bu iş platformu genellikle yeraltı madenciliğinde kullanılır. Şimdiye kadar hortumlar ve kablolar gevşek şekilde asılıyordu ve kolayca takılıp zarar görebiliyorlardı.


Working platform

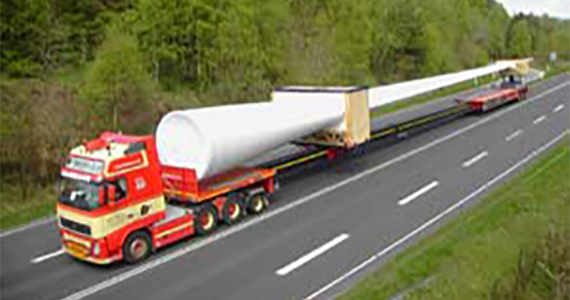

Taşıma aracı

Bu araç, rüzgar türbini kanatlarının taşınması için özel olarak tasarlanmıştır.


Taşıma aracı

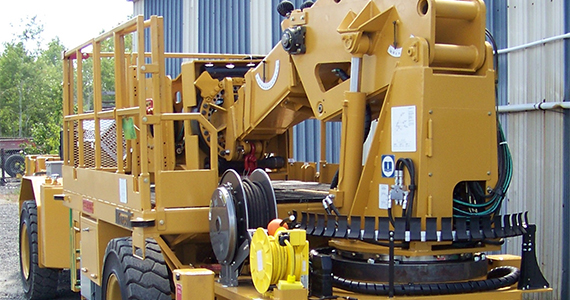

Madencilik uygulaması

Çeşitli alanlarda bakım çalışması için gerekli, yeraltı madenciliğinde kullanılan çok yönlü bir hizmet aracı.


Mining application

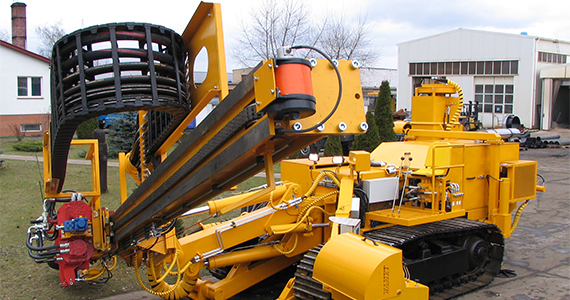

Sondaj ve kazık çakma makineleri

Bu sondaj ve kazık çakma makineleri, örneğin, elektrik hatları için sağlam kazıklar dikmek amacıyla demiryolu inşaatında kullanılır.


Drilling and piling machines

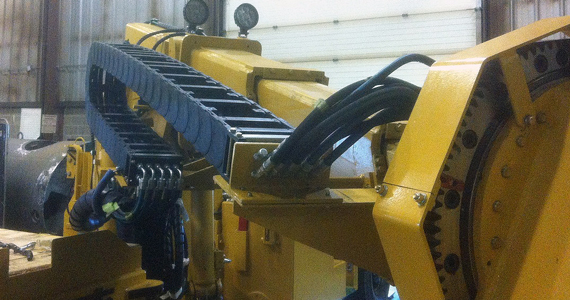

İş platformu

Bu yeniden tasarım, tünel açma çalışmasında tek bir cihazla çok sayıda farklı işlemin yerine getirilmesine olanak sağlar.


Working platform

Daha fazla bilgi



"Sepetli vinçler ve teleskopik ekipmanlar için çözümler" broşürünü indirin (PDF)

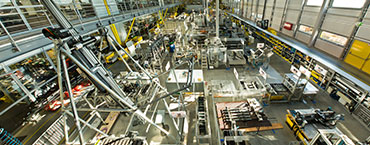

igus test laboratuvarı

Test edilmiş kalite. e-chains ve kablolar için yılda 4.100'den fazla ve kaymalı yataklar için 12.000'den fazla test
