drylin® E ürünlerine genel bakış - "E“ = elektrik

drylin® E ürün bulucu ve kullanım ömrü hesaplaması

Uygulama parametrelerinizi seçtikten sonra ürün bulucu, uygun olan lineer tablaların ve motorların bir genel görünümünü gösterir. Ürün bulucu motor yükleri ve çevrim olarak beklenen kullanım ömrünün yanı sıra lineer eksenin birim fiyatını hesaplar. Yalnızca birkaç fare tuşu ile motor, besleme kablosu ve montaj bileşenleri de dahil eksiksiz bir lineer eksen yapılandırabilirsiniz.


Show full size
Teslimat programı:
D1 motor kontrolü

drylin® E motor kontrol sistemi D1

Tüm igus® motorları için motor kontrol sistemi

Programlama yapmanız gerekmeden çeşitli otomasyon görevleri için uygun. Tek akslar veya oda lineer robotlar ve DeltaRobot'a uygun, veri girişi için entegre web sunucusu / Bilgisayar, tablet veya akıllı telefon için yazılım yüklemesi veya uygulama gerekmez. 21A tepe akımları ve 48V'ye varan girişler/çıkışlara, analog girişlere, CANopen, Siemens veya Beckhoff gibi ana kontrol sistemlerine bağlantı için ModbusTCP'ye sahip Adımlı (ST), DC ve EC motorlar

D3 motor kontrolü

drylin® E motor kontrol sistemi D3

Tüm igus® DC motorlar için motor kontrol sistemi

Yazılıma ve bilgisayara ihtiyaç duymadan doğrudan kontrol sistemi üzerinde basit otomasyon. Sınır anahtarı veya güç tüketimi ile çalışma. Doğrudan gövde üzerinde soldan/sağdan çalışma ve hız kontrolü. Harici anahtar/kumanda kolu seçeneği. Çeşitli çalışma modları, uç çalışması ve sürekli çalışma. Çeşitli ayarlanabilir hızlanma rampaları. 24 V/2,5 A ile güç beslemesi.

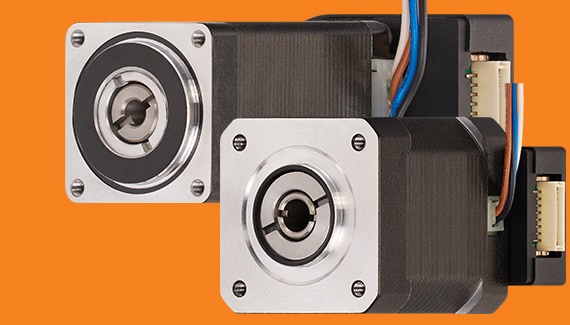

adımlı motor NEMA17

drylin® E NEMA 17

Küçük olmasına karşın çok güçlü

Bu küçük motor sahip olduğu iyi tork ve yüksek hız değerleri ile etkileyici olabilir. Daha küçük yüklerde güvenilir, hızlı hareketler.

adımlı motor NEMA23

drylin® E NEMA 23

En popüler adımlı motor boyutu

Yüksek tork ve yüksek hız, başlıca avantajları. Bu motor, orta derece yük aralığında pek çok uygulama için en iyi tercih.

adımlı motor NEMA23XL

drylin® E NEMA 23XL

Güçlü motor, orta boyut

Yaklaşık iki kat tork ile tipik NEMA23 için ileri düzey geliştirme. Montaj boyutları NEMA23 ile aynıdır, böylece aynı montaj yüzeyi üzerinde kullanılabilir.

adımlı motor NEMA34

drylin® E NEMA 34

Büyük boyut, güç kaynağı

Yüksek yüklerin yer aldığı uygulamalarda bu büyük tip kullanılmalıdır. Ağır iş veya paralel ikiz ray üst yapıları, tipik çalışma ortamlarıdır.

drylin® E iş mili motorları

drylin® E - iş mili motorları

Bunlar kısıtlı montaj alanlarındaki müşteri tasarımları için bağımsız çözümlerdir.

DC motorlar - Kolayca döner

drylin® E - DC motorları

Basit lineer hareketler, DC motorları ile gerçekleştirilebilir. Motor bir akü veya basit bir güç kaynağı ünitesi ile döndürülebilir.

drylin® E kodlayıcı motoru IP65/IP68

drylin® E - NEMA23 IP65 ve IP68

IP65 (püskürtme suyu) ve IP86 (suya daldırılmış) adımlı motorlar, ıslak ortamdaki uygulamalar için biçilmiş kaftandır.

drylin® E - adımlı motorlar için dişli kutusu

drylin® E - adımlı motorlar için dişli kutusu

Ağır iş format ayarlarını veya strok hareketlerini daha küçük motorlarla gerçekleştirin.

Yivli drylin® DC motorları

Yivli drylin® DC motorları

Yivli drylin® DC motorları

Servo motorlar için drylin® E adaptör kitleri

Servo motorlar için adaptör kitleri

Servo motorlar için drylin® E adaptör kitleri

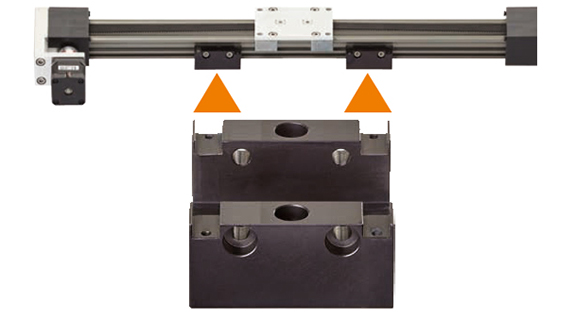

drylin® E aksesuarlar

Ara parçası, motor flanşı ve bağlantı elemanı ile doğru lineer tabla ve motor kombinasyonları.

drylin® E aksesuarlar

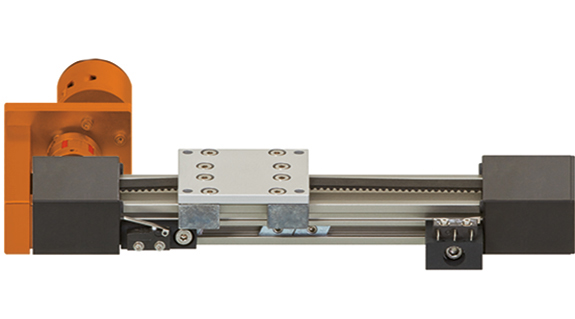

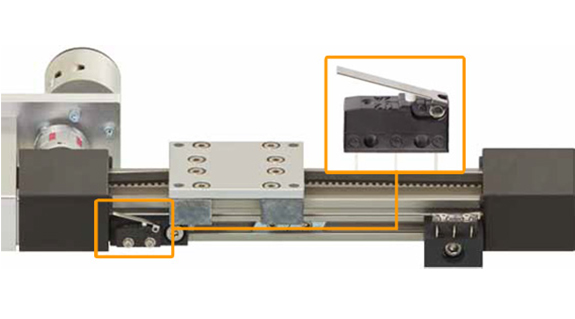

drylin® E - Uç ve referans anahtarı

drylin® lineer eksen için uygun uç ve referans anahtarı

drylin® E - Uç ve referans anahtarı

GRW-0630 - küçük yüklerde son derece dinamik

"Al ve yerleştir" uygulamaları için küçük ve hafif dirsekli eksen

GRW-0630 - küçük yüklerde son derece dinamik

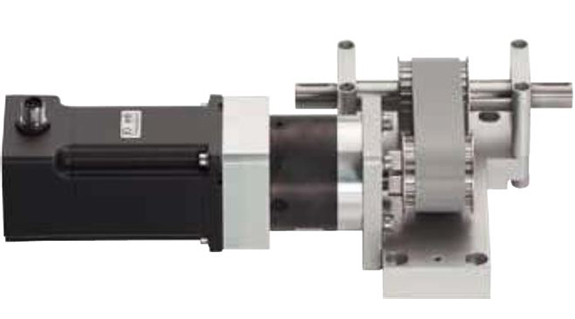

Köprü Vinç Tahriki drylin® E köprü vinç tahrik ünitesi

Köprü vinçler için drylin® E tahrik ünitesi - köprü vinç yapıları için yer tasarrufu

Köprü Vinç Tahriki drylin® E köprü vinç tahrik ünitesi

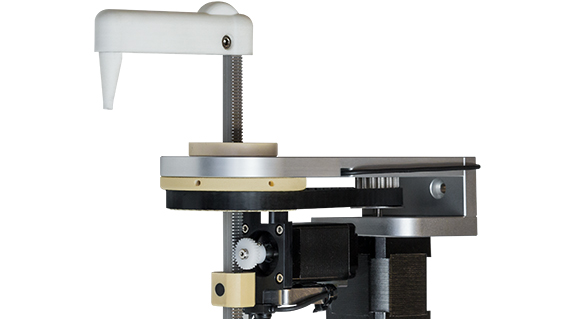

Stroke x2 for gantries ...

z axis with longer stroke for the lubrication-free drylin® boom arm axes

Stroke x2 for gantries ...

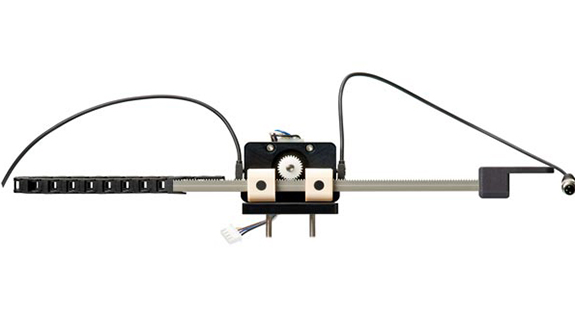

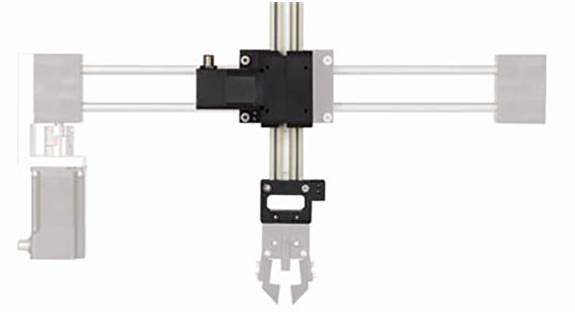

drylin® Q - gripper axis

drylin® Q - gripper axis, move components within confined spaces and at low weight

drylin® Q - gripper axis

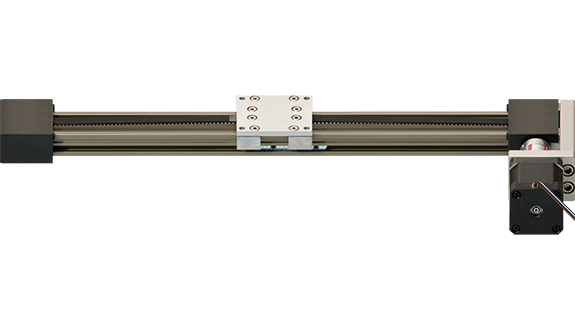

Motorlu drylin® E elektrikli lineer akslar

Motorlu drylin® E elektrikli lineer akslar

Motorlu drylin® E elektrikli lineer akslar

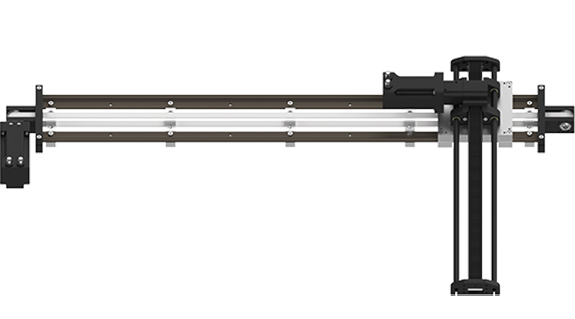

drylin® E köprü vinçler ürün yelpazesi

drylin® köprü vinçler - Yüzey, hat, oda

drylin® E köprü vinçler ürün yelpazesi

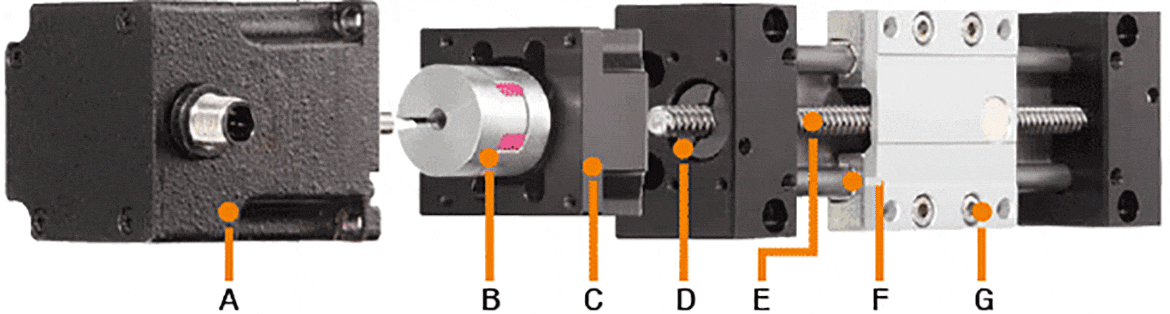

A = igus® adımlı motorlar

Uygun maliyetli

Bakım gerektirmeyen çözüm

Dört montaj boyutu

15 çeşit


B = Kurt ağzı bağlantı elemanı
C = Motor flanşı: adımlı motor bağlantısı
D = Bilyeli yataklar kılavuz vida destekleri
E = Dişli bant, trapez veya yüksek helis diş
F = Bakım gerektirmeyen iglidur® J'den üretilmiş laynerler
G = Polimer yataklar kullanılan yağlama gerektirmeyen lineer kılavuz sistemi

motor boyutu motor verileri olası/önerilen eksen
kayış tahrikli
iş mili
NEMA17 Tutma torku Mo[Nm]=0,5
flanş boyutu 42mm
ZLW-0630
ZLW-1040
SAW-0630
SAW-1040
SHT-12
SLW-1040
SLW-1080
NEMA23 Tutma torku Mo[Nm]=2,0
flanş boyutu 56mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA23XL Tutma torku Mo[Nm]=3,5
flanş boyutu 60mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA34 Tutma torku Mo[Nm]=5,9
flanş boyutu 86mm
ZLW-1660 SHT-20
SLW-1660*
SLW-2080*

* = talep üzerine hazırlanır
