Yarı mamul dişli somun programının genişletilmesi

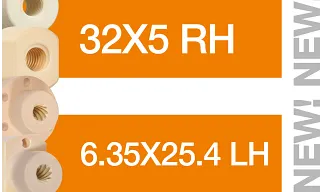

Yeni dryspin® Boyutlar DS32X5-RH ve DS6.35X25.4-LH

Yeni dişli boyutu

Yeni dryspin® silindirik, flanşlı veya anahtarlı düz versiyonlarda çubuk stoktan kurşun vida somunu aşağıdaki avantajları sunar:

  • Standart olarak daha sıkı üretim toleransları ve yuvarlatılmış diş geometrisi sayesinde daha pürüzsüz çalışma
  • Metal kayar dişli somunlara kıyasla %50,9'a kadar daha ucuz
  • POM+PTFE'ye kıyasla %25'e kadar daha az aşınma (boyut 10X3) Test raporunu buradan görüntüleyin
  • Vidalı tahrikte gres veya yağ yok ve patentli asimetri sayesinde uzun ömürlü kullanım
  • Kılavuz vidaların hizmet ömrü çevrimiçi olarak hesaplanabilir
Online mağazada keşfedin

Yüksek verimli kendinden yağlamalı: ürün yelpazesi [mm]

Silindirik kurşun vida somunu:
Silindirik kılavuz vida somunlarının dış çapı bir girişim oturması için tasarlanmamıştır. Bu nedenle, örneğin anahtar düzlüklerinin takılması gibi sabitleme için pozitif bir uyum öneriyoruz. Uygulamada, düşük kuvvetler için vida bağlantısının da başarılı olduğu kanıtlanmıştır. Kurşun vida somunlarının yapıştırılması genellikle tavsiye edilmez. Kurşun vida somunu yine de yapıştırılarak sabitlenecekse, her durumda uygun testler yapılmalı ve iglidur® malzemesiyle uyumluluk kontrol edilmelidir.

Flanş dişli somunları:
Flanş kılavuz vida somununun sabitleme vidaları için maksimum 2,5 Nm sıkma torku geçerlidir. Sabitleme vidalarını üçüncü bir maddeyle (örn. sıvı diş kilitleyici) sabitlemenizi öneririz. Daha yüksek sıkma torkları için metal pres-fit manşonların kullanılması tavsiye edilir.

Tip Parça No. Vida dişid1 d2d3 d4 d5 b1b2SW
Silindirik kılavuz vida somunları DST-□SRM-6060DS32X5DS32x53260---60--
Silindirik kılavuz vida somunları DST-□SLM-1413DS6.35X25.4DS6.35x25.46.3514---13--
Flanşlı vidalı mil somunuDST-□FRM-4546DS32X5DS32x53245705874616-
Flanşlı vidalı mil somunuDST-□FLM-1315DS6.35X25.4DS6.35x25.46.351325193.2155-
Flanşlı vidalı mil somunu anahtarı ile DST-□FLM-131315DS6.35X25.4DS6.35x25.46.351325193.215513
□ = Malzeme seçimi: Daha fazla bilgiyi burada bulabilirsiniz

Veri sayfası silindirik kurşun vida somunu

Veri sayfası flanşlı dişli somun

Veri sayfası düz anahtarlı flanşlı dişli somun

Bir bakışta dryspin'in yeni boyutları® dişli miller

Diğer önemli bilgiler:

Boyutlar

Dryspin kılavuz vida tahriklerinin boyutları

  • 4 ila 50 mm arası çaplar ve 0,5 ila 100 mm arası hatveler
  • Standart programda 5.000'den fazla varyant
  • Çok çeşitli malzeme ve tipler
  • Uzmanlarımız seçim konusunda yardımcı olmaktan mutluluk duyar
  • Boyut tablosuna git
    • Uygun vida tahriki

    Doğru kurşun vidaları mı arıyorsunuz?

    Elbette, dryspin kurşun vida ürün yelpazemizi sadece yeni kurşun vida somunları ile değil, aynı zamanda eşleşen kurşun vidalarla da genişlettik.<br /><br />

    • 100 korozyona dayanıklı
    • Diş geometrisi nedeniyle sessiz
    • 30'a kadar daha uzun hizmet ömrü
  • Eşleşen kılavuz vida somunlarını burada keşfedin
    • 16x5

    Geleneksel trapezoidal kılavuz vidalara alternatif

    Yeni yüksek helis diş boyutları DS10x3 LH, DS14x4 ve DS18x4, aynı boyutlara sahip trapezoidal kılavuz vidalara alternatif olarak mükemmel bir şekilde uygundur.

    • Yuvarlatılmış dişler sayesinde sessizlik ve titreşim önleme
    • Asimetri sayesinde daha uzun hizmet ömrü
    • Optimize edilmiş kanat açıları sayesinde daha yüksek verimlilik
    • 100 korozyonsuz, kendinden kilitlemeli ve diğer birçok avantaj
  • Trapez dişlere alternatif hakkında detaylı bilgi alın

    • dryspin teknolojisini kendiniz deneyin

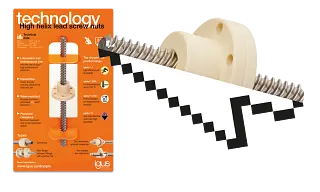

    dryspin teknolojisi

    Ücretsiz iplik örneğinin yardımıyla
    Kapsamlı bir izlenim edinmek için gerçek bir numuneyi elinizde tutmanız önemlidir. Size dryspin® kılavuz vidalarımızın bir örneğini göndermekten memnuniyet duyarız.

    Örnek üzerinde dryspin® kılavuz vida teknolojisinin tüm özelliklerini ve avantajlarını sizin için özetledik. Kendiniz görün ve herhangi bir sorunuz olursa, uzmanlarımız size yardımcı olmaktan mutluluk duyacaktır.

    Buradan ücretsiz bir kılavuz vida somunu numunesi isteyin
