Dişli bant tahrikli lineer eksenler

Dişli bant tahrikinin avantajları ve dezavantajları nelerdir?
Kendi özel dişli bant tahrikli lineer eksenimi nasıl yapılandırabilirim?
Kolay ve hızlı bakım imkanı var mı?
Dişli bant eksenlerine ne tür motorlar bağlayabilirim?
Dişli bant tahrikli lineer ünitelerin teknik özellikleri neler?
igus dişli bant eksenleri nerelerde kullanabilirim?
Uygun maliyetli ve montaja hazır giriş düzeyi serisi var mı?
Kurulumla ilgili sorun yaşıyorum. igus dişli bant eksenini doğru şekilde nasıl monte edebilirim?
Dişli bant tahrikli drylin lineer eksenler, çok sayıda konumlandırma ve ayar görevi için uygundur. Yağlama gerektirmeyen drylin W profil kılavuzu, bir lineer kılavuz ve dişli bant ise bir tahrik görevi görür. Strok bağımsız olarak seçilebilir. Polimer ve alüminyumun kullanıldığı hafif tasarımı sayesinde igus dişli bant tahrikli lineer eksenler düşük kütle eylemsizliğine sahiptir ve bu nedenle son derece verimlidir.
Hem kısıtlı montaj alanlarında hem de yüksek tork desteği gerektiren uygulamalarda dişli bant tahrikli lineer ünite serisi doğru çözüm sunar; hem tekli sistem olarak hem de köprü vinç tasarımlarında. Tüm drylin dişli bant eksenleri , drylin E adımlı ve DC motorlarla birlikte bağlantıya hazır yapılandırmalarla birlikte sipariş edilebilir.

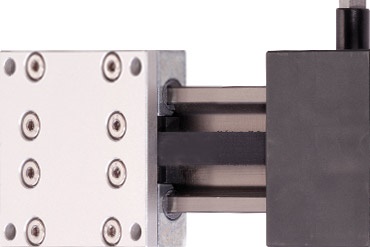

Kompakt tip dişli bant ekseni

Kompakt tasarım

  • Çok sayıda konumlandırma görevini yerine getirir
  • Motor bağlantısı yapılabilir
  • Alçak profil montaj yükseklikleri
Kompakt model hakkında daha fazlasını öğrenin
igus lineer eksenler ile ters konumlandırma

Ters konumlandırma: OD serisi

  • Hızlı sağ/sol ayarı
  • Alçak profilli drylin W çift ray ile kompakt tasarım
  • Açılı flanşlı
Ters lineer eksenler hakkında daha fazlasını öğrenin
Endüstriye özel igus dişli bant eksenleri

Endüstriye özel ürün yelpazesi

  • -30°C'ye varan uygulamalara uygun (LT)
  • Su altında kullanıma uygun (UW)
  • Sıçrayan suyla temasa uygun (SW)
Endüstriye özel seriler hakkında daha fazlasını öğrenin
Bant tahrikli modüler eksenler

Açık modüler sistem

  • 120/160/200 mm arasında değişen mil aralığı
  • Hafif alüminyum model
  • Korozyona dayanıklı paslanmaz çelik model
Modüler eksenler hakkında daha fazlasını öğrenin
Dişli bant tahrikli dirsekli eksen

Dişli bant tahrikli dirsekli eksen

  • Sabit olarak monte edilmiş tahrik ünitesi
  • Maks. eksenel yük: 50N
  • Hafif
ZAW-1040 dirsekli eksen satın al
Elektrikli dişli bant ekseni

Motorlu dişli bant eksenleri

  • Tanımlı strok uzunlukları (300/500/1000 mm)
  • Harici yağlama ve bakım gerektirmeyen çalışma
  • Hızlı montaj
Elektrikli dişli bant ekseni satın al
Bant tahrikli modüler eksenler

Düşük profilli lineer eksen ZLN-40

  • Düşük profilli tasarım, 27 mm yükseklik
  • 30N'den başlayan dikey yük
  • NEMA step motorlar ve EC/BLDC doğru akım motorları ile
Düşük profilli doğrusal eksen ZLN-40'a gidin

%100 yağlama gerektirmez

%100 yağlama gerektirmez

Sessiz çalışma

Sessiz çalışma

İnce tasarım

İnce tasarım

UW bant ile su altında kullanılabilir

UW bant ile su altında kullanılabilir

Sürekli çalışma için özel olarak geliştirildi

Sürekli çalışma için özel olarak geliştirildi

Uygun maliyetli

Uygun maliyetli lineer eksenler

Dişli bant tahrikinin avantajları ve dezavantajları

+

  • Elastik kuvvet aktarımı
  • Şok emme ve sesiz çalışma
  • Geniş mil mesafeleri kullanılabilir
  • Yağlama gerektirmez
  • Asgari bakım

-

  • Sınırlı uygulama sıcaklığı
  • Bant gerginliği nedeniyle yatağa ek yük biner
  • Bant uzaması, kaymaya neden olur
  • Yanlış dişli oranı
drylin tahrik teknolojisi yapılandırıcı

Size özel dişli bant tahrikli lineer eksenleri yapılandırın

  • Uygun aksesuarlarla birlikte (el çarkı, açılı tahrikler vb) yapılandırın hizalayın ve sipariş edin
  • Yapılandırmanızın fiyat ve teslimat süresi ekranı
  • Alışveriş sepetine kolayca aktarın, minimum sipariş adedi yok
  • Parça listesi, kullanım ömrü sonucu & özel uygulama parametrelerinin yer aldığı PDF raporları oluşturma
drylin tahrik teknolojisi için ürün bulucu

Layneri kolayca değiştirin ve zamandan tasarruf edin

drylin W ürün yelpazesinde yer alan yenilikçi WJ200UMA muylu yatak sayesinde laynerin artık dişli bant tahrikli lineer sistem üzerinde karmaşık söküm çalışması yapmadan çok daha kolay bir şekilde değiştirilmesi mümkün. Ürünle birlikte verilen alet, laynerin saniyeler içinde değiştirilmesini olanak sunar. Bu, çok değerli olan zamanden ve maliyetlerden tasarruf sağlar!

  • Ray üzerinde doğrudan ve akıllı bakım
  • iglidur J200'den üretilmiş aşınmaya dayanıklı kaydırma elemanı
WJ200UMA muylu yatak satın al
drylin W için hızlı layner değişimi

Uygun maliyetli, yerden tasarruf sağlayan ekon dişli kayış ekseni

Özellikle düşük profilli drylin® ZLN-40 lineer eksen

  • Düşük profilli tasarım, 27 mm yükseklik
  • 30N'den başlayan dikey yük
  • NEMA step motorlar ve EC/BLDC doğru akım motorları ile
  • Siparişin alınmasından sonra 48 ila 72 saat arasında teslimat
Kullanım alanları:otomatik satış makineleri, servis robotları, otomasyon

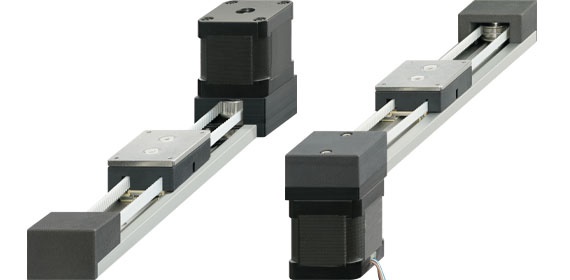

Dişli kayış tahrikli düşük profilli lineer eksen, igus'tan drylin ZLN-40

Adımlı motorlar, doğru akım motorları ve EC/BLDC motorlar ile otomasyon

Genel olarak lineer eksenler ve taşıma teknolojisi için igus, geniş bir elektrik motoru yelpazesi sunuyor. Kılavuz vida tahriklerinde, dişli bantlarda ve kremayer ve pinyon tahriklerinde hibrit adımlı motorlar veya doğru akım motorları kullanılmaktadır. Elektrik motorları, igus otomasyon teknolojisi yelpazesini tamamlar. Dişli bant tahrikli lineer eksenler ile eksiksiz taşıma sistemleri yapılandırılabilir.
Elektrik motorları hakkında daha fazlasını öğrenin
Bağlantıya hazır dişli bant eksenleri

Dişli bant eksenlerinin teknik verileri

drylin® ZLW - Technical data

drylin® ZLW - Table of technical data
Teknik veriler hakkında daha fazlasını öğrenin

Müşterilerden uygulama örnekleri

Daha fazla bilgi

Uygun maliyetli dişli bant tahrikli lineer modüller

Uygun giriş düzeyi modelleri | drylin econ

Burada çok çeşitli konumlandırma görevleri için uygun maliyetli dişli bant tahrikli lineer modüller bulacaksınız.
drylin econ
drylin tahrik teknolojisi montaj videoları

Montaj videoları | drylin tahrik teknolojisi

Dişli bant eksenlerinizin montajı konusunda yardıma mı ihtiyacınız var? Nasıl yapılacağını gösteren videoarımızı izleyin.
Montaj videolarına git
Genel bakışa git: bir bakışta lineer eksenler
