Lineer eksenlere genel bakış

drylin tahrik teknolojisi, polimerden üretilmiş hafif lineer eksenlerden yekpare paslanmaz çelik çözümlere kadar çok geniş bir ürün yelpazesinden oluşur; harici yağlayıcı kullanmadan çalışırlar. Lineer eksenlerin hareketi kılavuz vidalar, dişli bantlar veya kremayerler ile sağlanır. igus, en özel uygulamar için müşteriye uygun çözümler sunmaktadır. Tüm sistemlerde strok uzunluğu özgürce seçilebilir ve lineer ünitelerin tahriki isteğe bağlı olarak el çarkları veya çeşitli motorlarla donatılarak gerçekleştirilebilir. Yüksek eksenel kesme kuvvetleriyle çalışan ve bu nedenle en yüksek seviyede hassasiyet gerektiren uygulamalar için kılavuz vidalarla tahrik sağlanan konumlandırma tablaları tercih edilmektedir.

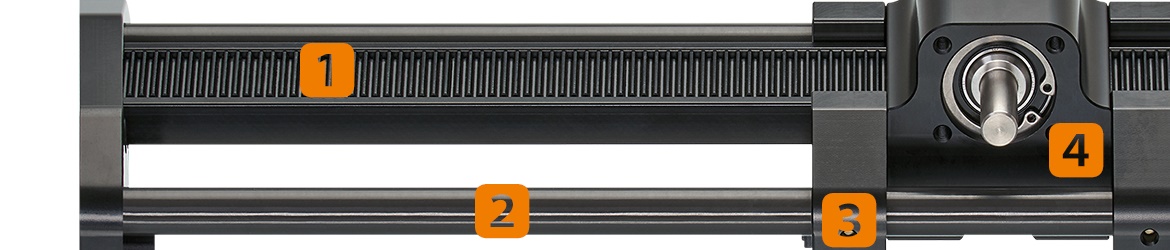

Tüm modellerde lineer modüller trapezoit veya yüksek helis kılavuz vidalarla donatılabilir. Dişli bant tahrikli lineer eksenler , yüksek tekrarlı ve kısa çevrim sürelerine sahip uygulamalarda uzun hareket mesafeleri ve yüksek hızlar için tasarlanmıştır.   Kremayerler iler doğrudan güç aktarımı vasıtasıyla yüksek hızlar ve uzun hareket mesafelerine yönelik

Lineer üniteler , birden çok taşıyıcının tek bir sistemde birbirinden bağımsız ve boşluksuz bir şekilde hareket etmesini sağlayarak ek avantaj sunar.

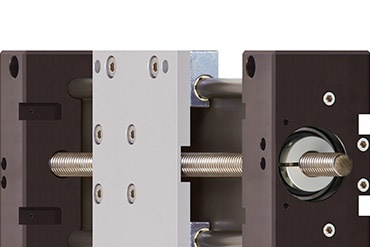

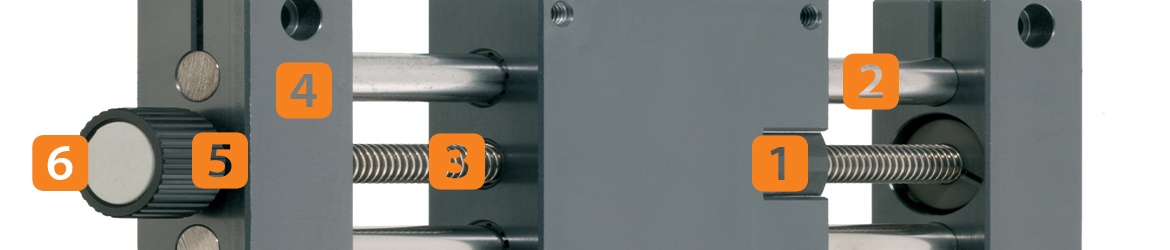

Kılavuz vidalı lineer tahrikler

• Uygun maliyetli & hassas format ayarı

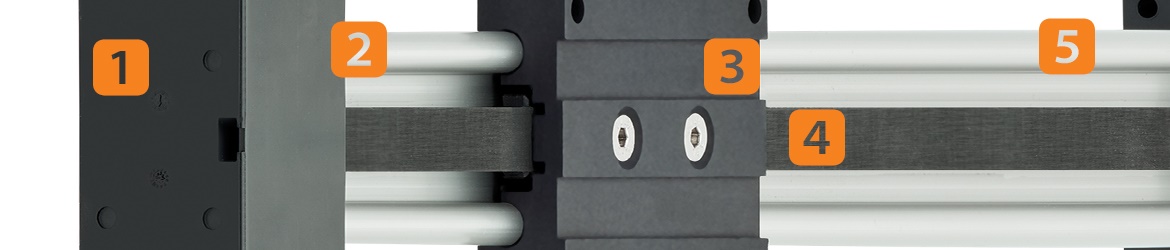

Dişli bantlı lineer tahrikler

• Düşük eylemsizliği sayesinde son derece verimli

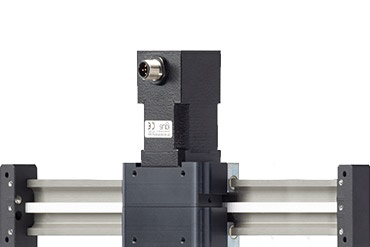

Hafif dirsekli eksen

• Uzun hareket mesafelerinde bile maksimum hassasiyet

Ne zaman kullanılır?

• Format ayarları için
• Aşırı ortam koşullarında
• Uygun maliyetli, montaja hazır bir çözüm gerektiğinde
• Korozyona dayanıklılık gerektiğinde
• Sessiz çalışma gerektiğinde

Ne zaman kullanılmaz?

• Ağır yüklerin yüksek dinamik kuvvetlerle hareket ettirilmesi gerektiğinde
• < 0,1 mm'lik konumlandırma hassasiyeti gerektiğinde
• Sürekli çalışmada yüksek çalışma performansı gerektiğinde

Ne zaman kullanılır?

• Küçük yükleri hızlıca konumlandırın
• Alçak profilli yapıya uygun
• Sessiz ve sürekli çalışma
• UW bant ile su altında kullanılabilir
• Düşük fiyatlı bir çözüm olarak temel model

Ne zaman kullanılmaz?

• Yüksek yüklerin yüksek hızlarda hareket ettirilmesi gerektiğinde
• < 0,1 mm'lik konumlandırma hassasiyeti gerektiğinde

Ne zaman kullanılır?

• Son derece dinamilk al ve yerleştir uygulamaları
• Uygulamanın kompakt yapısına uygun
• Çok eksenli köprü vinçlerde z ekseni olarak kullanılır

Ne zaman kullanılmaz?

• Yüksek yükler
• Kendinden kilitli
• Yoğun kir içeren uygulama alanları
