Çalışma prensibi ayrıntıları

Kuru çalışma, yağlamasız

drylin® lineer yatak sistemleri kuru çalışacak şekilde tasarlanmıştır. Bu nedenle tüm uygulamalar, gresten veya yağdan kirlenmeye karşı korunur. Kaba kir ve kum altında uygulama bile mümkündür.

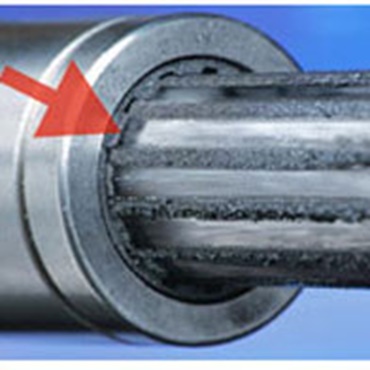

igus® testleri

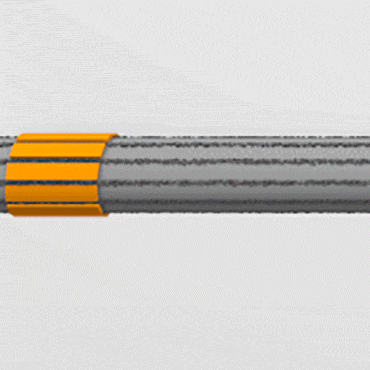

Kirden etkilenmeme

Kir parçacıkları, hareketle temas yüzeyinden atılır. Burada kayıcıların ön kısmı bir silecek gibi çalışır. Temas yüzeyi temiz kalır.

Tatbikat örnekleri

Bebek bezi üretim sistemleri

Tesisler nispeten yüksek kir ve toz üreten süper emiciler polimerler ve selüloz işlemektedir. Süper emici polimerler de kuma karşı benzer davranış sergilediğinden dolayı, sürtünme sonucunda kir birikmektedir.

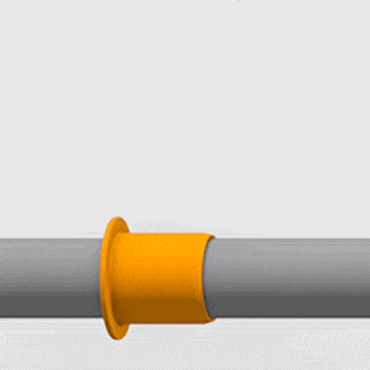

Çalışma prensibi ayrıntıları

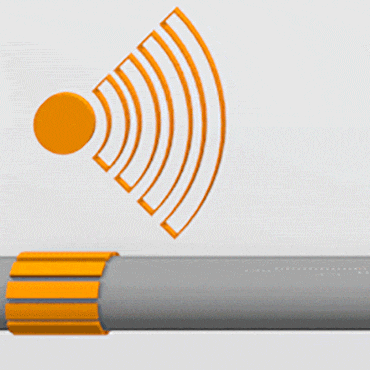

Sessiz çalışma

Çalışma prensibini yuvarlanma yerine kaymaya çevirerek, çalışma gürültüsü de büyük ölçüde düşürülür. Sert kayma yardımcı parçası mekanik olarak yuvarlanmaz ve yüksek sese neden olan bilya çarpması olmaz.

igus® testleri

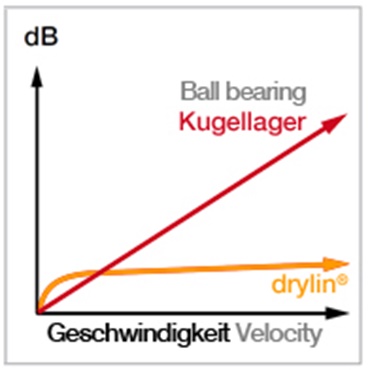

Sessiz çalışma

Kayma hareketi son derece düşük seslidir ve sadece hafif bir sürtünme sesi duyulur.

Tatbikat örnekleri

Kenar belirleyici

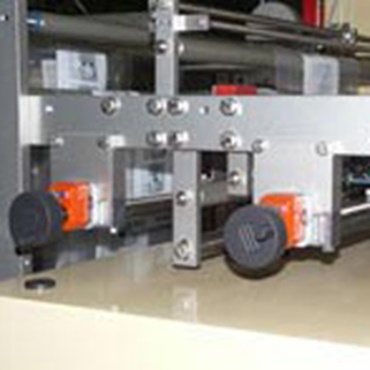

Konum göstergesi ve el çarkı ile drylin® SLW lineer tabla çözümünden bobin kenar tespiti ve baskı işareti algılama için sensörlerin biçim ayarı (dışarıdan rahat ve tekrarlanabilir konumlandırma)

Çalışma prensibi ayrıntıları

Temiz ve hijyenik

iglidur® kaymalı yatakların kuru çalışma özellikleri, sadece kirli ortamlarda avantajlı değildir. Yağlamaya ihtiyaç duyulmaması, yüksek hijyen ve saflık gereksinimleri bulunan uygulamalarda da önemli bir kriterdir.

Test edildi

Temiz odaya uygun

Test edilen drylin® kılavuzları, temiz odaya açık şekilde uygunluk sergiledi. igus®'un şu drylin® kılavuzları test edildi: N40, W10, T25 ve T30.

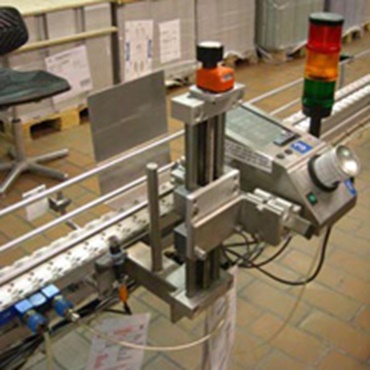

Tatbikat örnekleri

Kodlayıcı

Konum göstergeli ve el çarklı drylin® mille kaldırma tablası, yağlama gerektirmemesinden dolayı peynir etiketlemek için bir kodlayıcıda kullanılmaktadır.

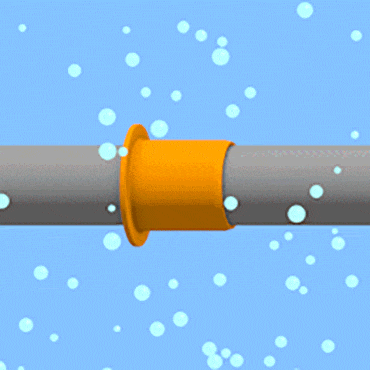

Çalışma prensibi ayrıntıları

Korozyona dayanıklılık ve ortam dayanıklılığı

Tüm iglidur® plastik kaymalı yataklar, doğal olarak korozyona dayanıklıdır. Kostik çözeltiler, asitler, temizlik maddeleri vs.'ye karşı kullanılabilecek ve ortam direnci sayesinde en olumsuz koşullarda bile kullanılabilecek özel amaçlı malzemeler de bulunmaktadır. - Ürün serisinde, su altına daldırılmış koşullarda kalıcı kullanım için özel amaçlı malzemeler de bulunmaktadır.

igus® testleri

Korozyona dayanıklı ünite

Lineer yatak sistemlerinin direnci, karşı çifte de eşit seviyede bağlıdır. igus® yapım kiti, paslanmaz çelikten üretilen komple korozyonsuz ünite olarak teslim edilebilir.

Tatbikat örnekleri

Kontrol sistemleri

drylin® SLW veya SHT lineer tablaları kamera ve sensörlerin yükseklik ayarını çözer.

Çalışma prensibi ayrıntıları

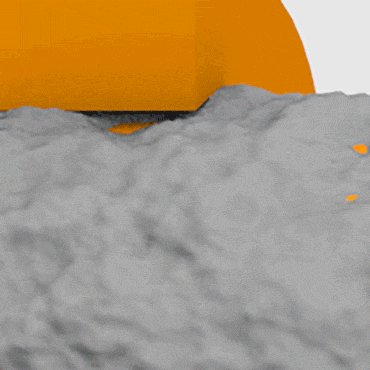

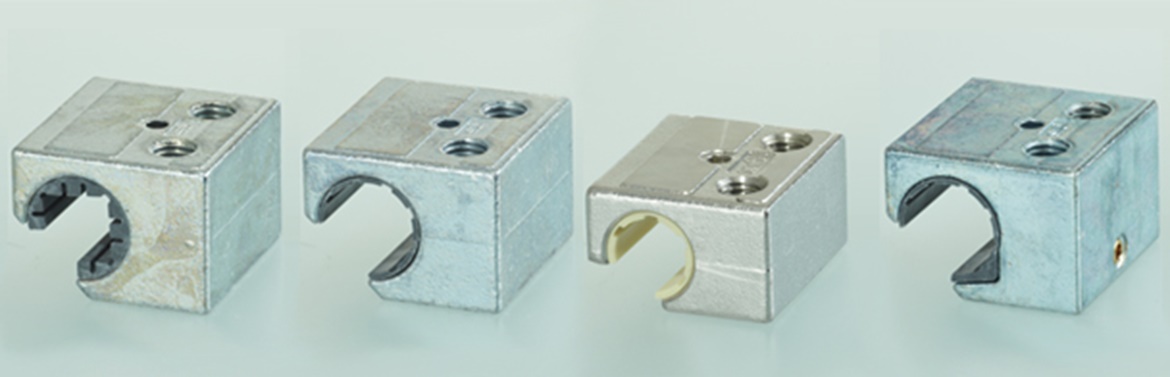

Yüksek Performanslı Polimerler

SLW lineer modüller, kaymalı yatak malzemesi açısından uygulamaya uygun olarak yapılandırılabilir ve temin edilebilir. SLW sistemleri için standart konfigürasyonlar, aşınmaya dayanıklı iglidur® J/J200 malzemelerinden üretilen yatakları içerir. iglidur® X malzemelerinden ve paslanmaz çelikten üretilen yataklar ve kılavuz vida somunları, son derece yüksek kimyasal mukavemet gerektiren uygulamalar için en iyi seçenektir. FDA uyumlu iglidur® A180 malzemesi özellikle gıda/ilaç sektörlerindeki uygulamalara uygundur.

igus® testleri

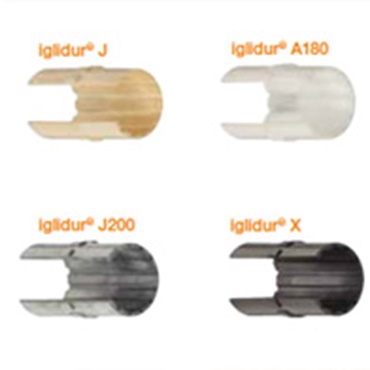

Layner malzemeleri

igus® testleri

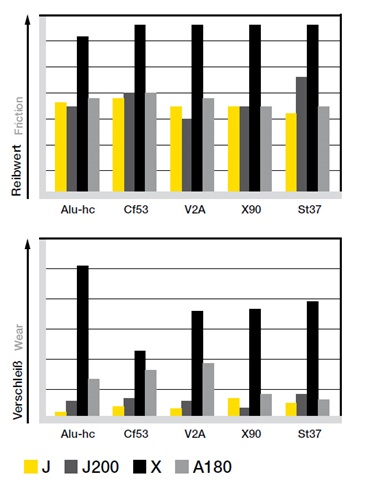

Kapsamlı laboratuar testleri ve yılların saha deneyimi, iglidur® J, J200, X ve A180'in olumlu aşınma ve sürtünme özelliklerinden dolayı çoğu lineer uygulama için ideal malzemeler olduğunu göstermiştir.

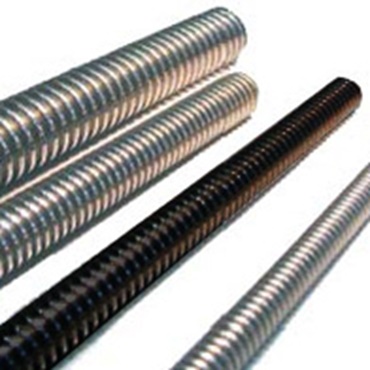

Diş tipleri

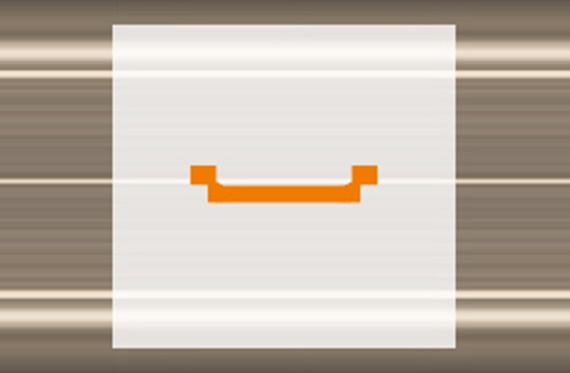

Trapez dişler

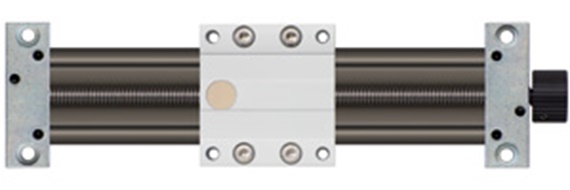

SLW lineer modülündeki standart konfigürasyonlarda tek başlangıçlı trapez kılavuz vidalar bulunur ve kendinden kilitlenir. Böylece yan açısı ve kayma sürtünmesi, dışarıdan güç uygulamadan somun veya kılavuz vidanın hareketini önler. Araba seçilen konumda kalır. C15 çelik, korozyona dayanıklı VA (1.4301/1.4305) ve kaplanmış alüminyumdan üretilen kılavuz vidalar, drylin® trapez kılavuz vida somunlar için karşı parçalar olarak mevcuttur.

Diş tipleri

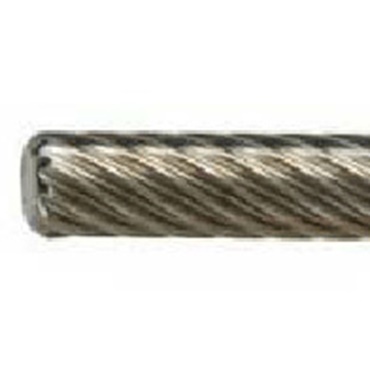

Dik diş

Yüksek helisel kılavuz vidalı drylin® lineer modüller, hızlı ayarlama ve konumlandırma görevleri için monte edilebilir. Yüksek helisel kılavuz vidalar korozyona dayanıklı paslanmaz çelikten (1.4021) üretilmektedir ve otomatik kilitlenme özelliğine sahip değildir. Böylece lineer arabaların istendiğinde hızlı bir şekilde manuel olarak hareket ettirilebildiği uygulamalar için kullanılabilir.

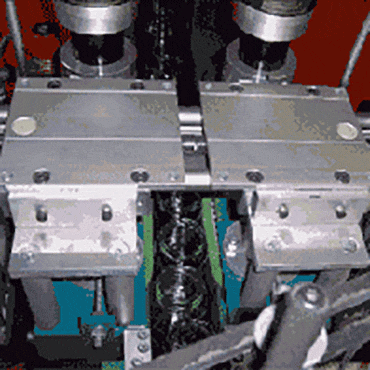

Tatbikat örnekleri

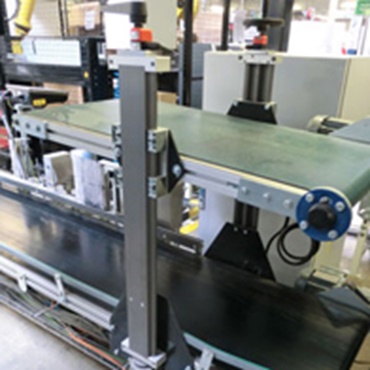

Format ayarlamaları

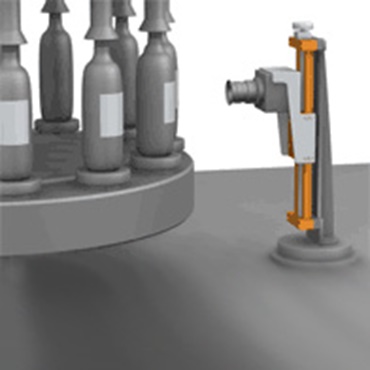

Cam endüstrisinde uygulama Şişelerin ayrılması için konveyörde biçim ayarlama.

Çalışma prensibi ayrıntıları

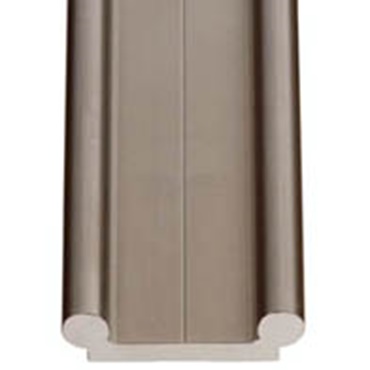

İdeal çalışma özellikleri

SLW, SAW ve ZLW serisi türünden lineer modüller, yağlama gerektirmeyen drylin® lineer yapım kitini temel almaktadır. Burulmaya son derece dayanıklı alüminyum profiller, ekstrüzyon preslerinde üretilir. Yüzey sert eloksallanmıştır ve iyi aşınma özellikleri, yüksek kimyasal mukavemeti ve yüksek sertlik derecesi özellikleriyle karakterizedir. dry-tech® yüksek performanslı polimerlerimize karşı eş olarak, üstün çalışma özellikleri sağlar, tahmin edilebilirdir ve uzun servis ömrüne sahiptir.

Tatbikat örnekleri

Korozyona dayanıklıdır

V4A (1.4571) malzemelerinden üretilen kılavuz şaftları temel alan paslanmaz çelik SLW modülleri, son derece yüksek korozyon mukavemeti gerektiren ortamlar için mevcuttur.

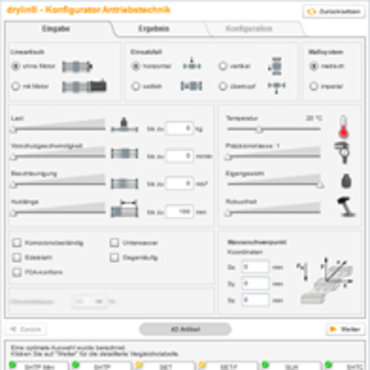

igus® seçim araçları

Ürün bulucu tahrik teknolojisi

Lineer üniteleri çevrimiçi olarak hızlı ve rahat bir şekilde karşılaştırın, tasarlayın ve yapılandırın.



Expert ve Kullanım Ömrü hesaplama Komple drylin® sistemlerini kolayca talep etme

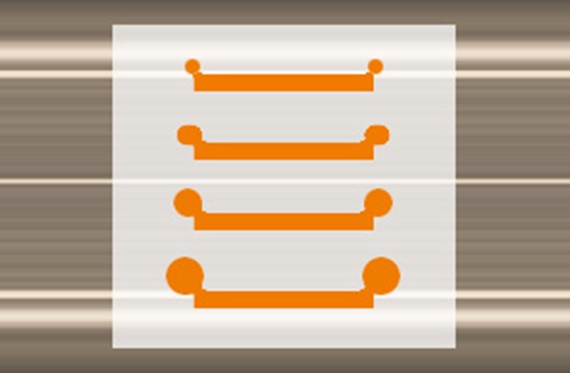

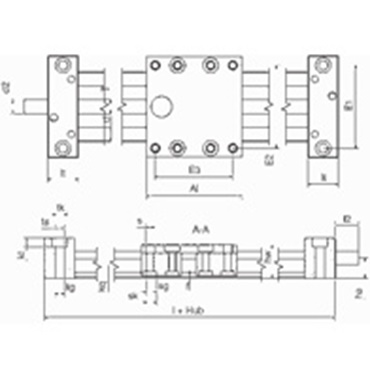

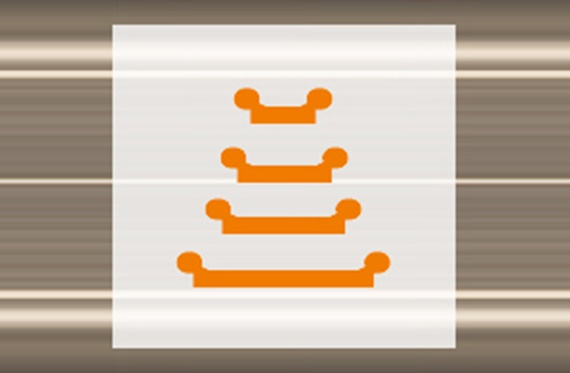

Çift raylı açılı

Montaj boyutu 30: 54 mm

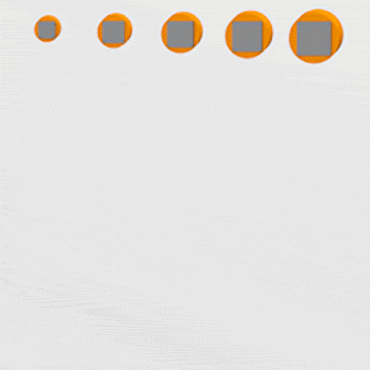

Çift raylı yuvarlak

Montaj boyutu 1040: 73 mm
Montaj boyutu 1080: 107 mm
Montaj boyutu 1660: 104 mm
Montaj boyutu 2080: 153 mm
Montaj boyutu 25120: 195 mm

Montaj boyutu 06: 60/80/100
Montaj boyutu 1040: 69/100/150

Montaj boyutu 1080: 100/150/200
Montaj boyutu 10120: 100/150/200
Montaj boyutu 1660: 100/150/200

Montaj boyutu 2080: 150/200/250
Montaj boyutu 25120: 150/200/250

Çalışma prensibi ayrıntıları

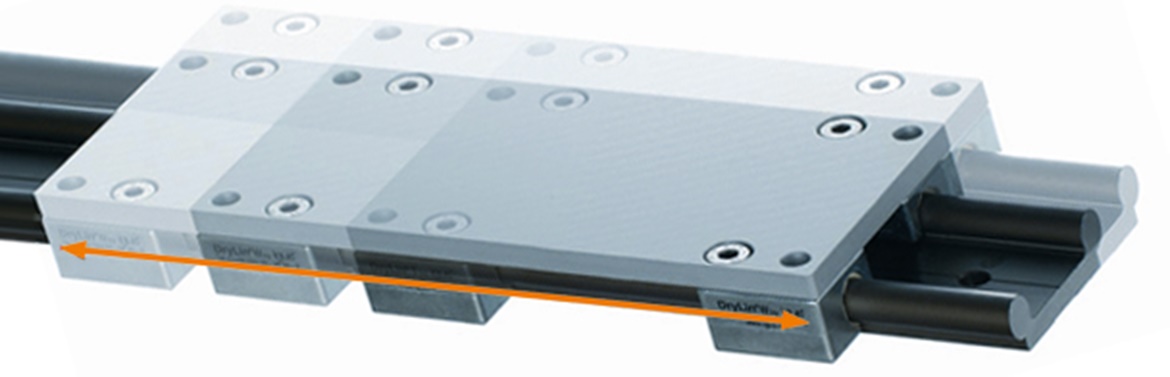

Milimetre hassasiyetle konfigüre edilmiştir

SLW lineer modülleri milimetre hassasiyetle konfigüre edilebilir ve bu sayede müşteri ihtiyacına göre ideal şekilde adapte edilebilir.

Çalışma prensibi ayrıntıları

Maksimum strok uzunlukları

Maksimum strok uzunlukları, montaj boyutuna bağlıdır.

Montaj boyutu 0630: 300 mm
Montaj boyutu 1040: 750 mm
Montaj boyutu 1080: 750 mm
Montaj boyutu 1660: 750 mm
Montaj boyutu 2080: 1000 mm
Montaj boyutu 25120: 1250 mm

Çalışma prensibi ayrıntıları

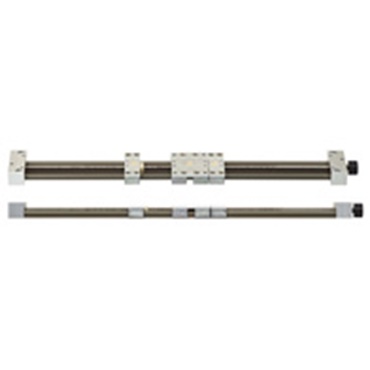

750 mm altı stroklar için sessiz miller

Strok yolu boyunca farklı noktalara kendilerini bağımsız olarak konumlandıran kılavuz araba tarafından taşınan bu mil destekleriyle, kullanıcılar artık 750 mm üzerindeki uzun strokları kolayca uygulayabilir.

Çift raylı açılı

Montaj boyutu: 06 mm

Çift raylı yuvarlak

Montaj boyutu: 10mm, 16 mm, 20 mm, 25 mm

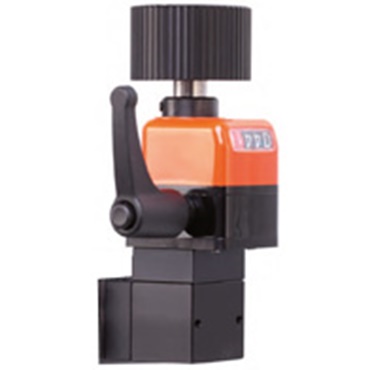

Hareket kontrol aksesuarları

Manuel ayarlamalar

Manuel hareket kontrolünü hızlı ve rahat bir şekilde tasarlamak amacıyla drylin® SLW lineer modülleri için geniş bir aksesuar listesi mevcuttur. Lineer ünite ile doğrudan konfigüre edildiğinde üniteler tam montajlı şekilde sevk edilir.

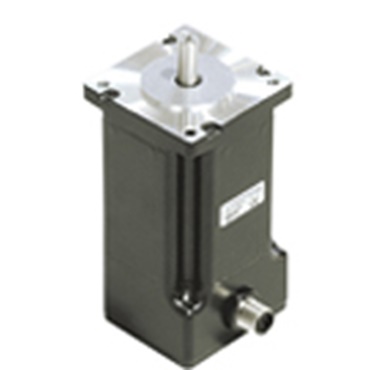

Hareket kontrol aksesuarları

Motordan güç alan hareket kontrolü

SLW serisi tipi lineer modüller, drylin® E kademelendirme veya DC motorları ile konfigüre edilebilir ve temin edilebilir. Ayrıca motor kitleri, chainflex güç kabloları, yakınlık sensörleri, dişli kutuları ve gantri yapıları için adaptör plakalarından oluşan geniş bir aksesuar ürün yelpazesi mevcuttur.

Tatbikat örnekleri

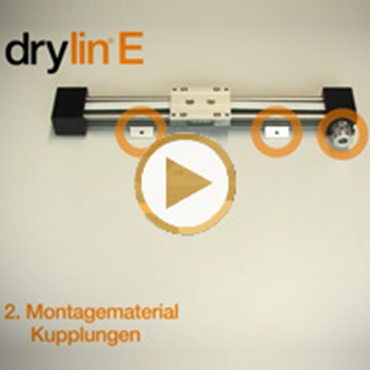

drylin® E - elektriğin "E"si

Araç kutusu ve yağlama gerektirmeyen drylin® tahrik teknolojisi sistem konseptinin sürekli geliştirilmesi.

Uygun lineer tablalar ve motorları hızlı ve kolay bir şekilde karşılaştırın, tasarlayın ve yapılandırın.
